Profinet/Profisafe-Modul

Das Feldbusmodul in all seiner Vielfalt

| Redakteur: Rebecca Näther

Das Besondere am Feldbusmodul MVK Fusion von Murrelektronik ist seine Vielfalt. Es vereint drei elementare Funktionen der Installationstechnik – digitale Standard-Sensorik und -Aktorik, digitale sicherheitsgerichtete Sensorik und Aktorik sowie IO-Link-Devices.

Firma zum Thema

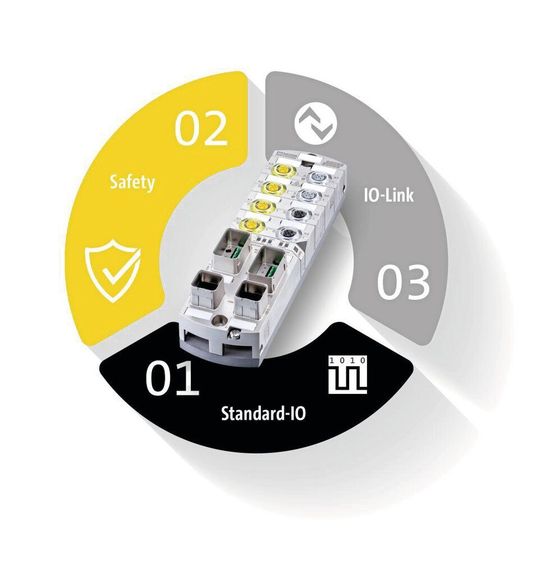

Die zwei digitalen Standard-Steckplätze können frei als Ein- oder Ausgang parametriert werden – exakt so, wie es die Applikation erfordert.
Die zwei digitalen Standard-Steckplätze können frei als Ein- oder Ausgang parametriert werden – exakt so, wie es die Applikation erfordert.
( Bild: Murrelektronik )

Das Profinet/Profisafe-Modul vereint mit digitaler Standard-Sensorik und -Aktorik, digitaler sicherheitsgerichteter Sensorik und Aktorik sowie IO-Link drei elementare Funktionen der Installationstechnik. Diese Kombination ermöglicht neue Konzepte für die Automatisierung, wie das Unternehmen erklärt. Die Installation soll einfacher und schneller werden.

Feldbusmodul hat für alles einen Steckplatz

Die zwei digitalen Standard-Steckplätze am Feldbusmodul können frei als Ein- oder Ausgang parametriert werden – exakt so, wie es die Applikation erfordert. Die vier sicherheitsgerichteten Steckplätze sorgen dafür, dass nahezu alle digitalen Safety-Anforderungen ohne erhöhten Aufwand in das Installationskonzept eingebunden werden. Die beiden IO-Link-Steckplätze bieten einen großen Funktionsumfang, da sie auch komplexe Sensoren und Aktoren in das Feldbussystem integrieren. Außerdem eignen sie sich zur Erweiterung von digitalen Standardsignalen durch IO-Links-Hubs. Das soll Installationen einfacher machen, Platzeinsparungen ermöglichen und die Zahl der benötigten Module reduzieren.

Bildergalerie

Flexibles Feldbusmodul für Safety-Anwendungen

Das Produkt führt die sicherheitstechnischen Aufgabenstellungen einer Installationslösung in einem Modul zusammen. Mit den drei sicheren Eingangsports mit jeweils zwei Kanälen werden die Signale der typischen Sicherheitssensoren wie Not-aus-Taster, Lichtschranken, Zwei-Hand-Bedienungen, Schutztüren etc. eingesammelt – bis zum maximalen Performance Level e. Der sichere Ausgangsport mit zwei sicheren Ausgängen kann anwendungsgerecht parametriert werden (PP-, PM- oder PPM-schaltend) und ermöglicht damit die Einbindung unterschiedlichster Arten von Aktoren bis hin zu Doppelventilen und Ventilinseln – auch in diesem Fall bis zu Performance Level e. Ein spezieller Class-B-IO-Link-Port sorgt dafür, dass IO-Link-Devices wie Ventilinseln oder Hubs auf einfache Weise sicher bis zu Performance Level d abgeschaltet werden können. Das Modul ermöglicht damit das Erreichen hoher sicherheitstechnischer Levels.

Einfache Safety-Parametrierung

Mit dem Profinet/Profisafe-Modul wird die Parametrierung von sicherheitsgerichteten Sensoren und Aktoren einfach, so der Hersteller: Mit wenigen Mausklicks wird die Sicherheitsfunktion (z.B. Lichtgitter oder Not-aus-Taster) im Engineering Tool der Safety-Steuerung ausgewählt – und die Parametrierung ist vollständig abgeschlossen.

Der Anwender – meist der Softwareentwickler und der Elektrokonstrukteur – benötigt kein spezifisches Wissen über die Parameter des Moduls. Der Extra-Arbeitsschritt der Verifizierung (CRC-Berechnung) über eine zusätzliche herstellerspezifische Spezialsoftware entfällt.

Feldbusmodul mit High Performance

Die Module eignen sich für Anwendungen mit Conformance Class C (IRT), Shared Device und Netload Class III. Damit steht, laut Unternehmen, dem Einsatz in Applikationen, in denen hohe Leistung und Zuverlässigkeit gefordert ist, nichts im Weg.

Breites Einsatzspektrum dank Feldbusmodul-Gehäuse

Das robuste Gehäuse aus Metall mit Vollverguss eröffnet ein breites Einsatzspektrum – bis hin zu extremen Schweißapplikation. Der Einsatz ist auch bei hohen Außentemperaturen (bis zu 60°C) in Kombination mit hohen Strömen (bis zu 16 A) möglich – ein optionaler Kühlkörper für diese Extrembedingungen erweitert die Applikationsmöglichkeiten. Das Modul kann auch in besonders hoch gelegenen Produktionsstätten (bis 3000 m) eingesetzt werden.

Jeder einzelne Kanal wird auf Fehler wie Überlast, Sensorkurzschluss oder Kabelbruch überwacht – die umfangreichen Diagnosemöglichkeiten stellen sicher, dass Fehler schnell erkannt, analysiert und behoben werden können. Das Modul speichert Fehler mit einem Zeitstempel auf einem integrierten Webserver, auch bei einem Spannungsausfall.
