Industrial Ethernet Drehgeber Direkt in die Cloud: Drehgeber mit OPC-UA Schnittstelle

| Redakteur: Gudrun Zehrer

Intelligente Sensor-Netzwerke sind das Rückgrat von Industrie 4.0. Dabei können Industrial Ethernet Drehgeber eine besondere Schlüsselrolle spielen, wenn Sie entsprechend ausgerüstet werden. Der Sensorik-Hersteller Kübler hat seine Sendix F58 Industrial Ethernet Drehgeber-Familie mit der Schnittstelle OPC-UA ausgestattet.

Firmen zum Thema

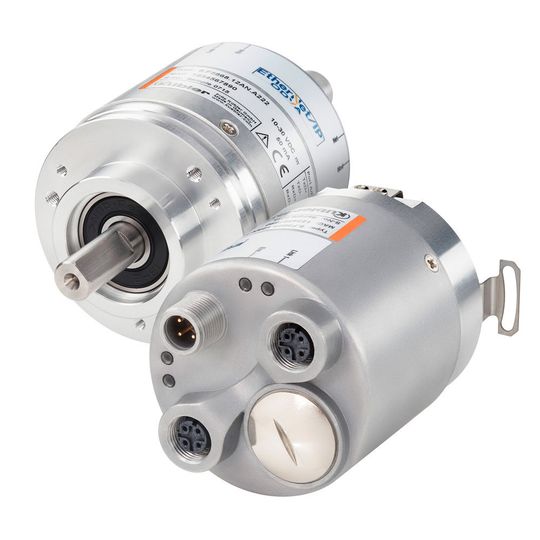

(Bild: Kübler)

Die Sendix Industrial Ethernet Drehgeber von Kübler können mit dieser Schnittstelle aufgerüstet werden. Somit bietet der Geber zusätzlich zur klassischen Industrial Ethernet Schnittstelle wie Profinet, EtherCAT oder EtherNet/IP auch noch die OPC-UA-Schnittstelle.

Industrial Ethernet und OPC-UA aus demselben Anschluss

Der Geber gibt beide Protokolle gleichzeitig und durch denselben Anschluss aus. Somit können durch einen einfachen Switch sowohl Daten an die Steuerung geschickt werden als auch z.B. an einen Webserver oder eine Cloud. Condition Monitoring-Daten wie Temperatur, Fehlermeldungen, Betriebszeiten oder Spannungsversorgung lassen sich so in die Cloud übertragen. Dies ermöglicht intelligente predictive Maintenance in den SCADA-Konzepten.

Einstellungen am Drehgeber via Smartphone vornehmbar

Ebenfalls ist ein Konfigurieren des Drehgeber durch OPC-UA einfach möglich, da mit jedem webfähigen Hand-held wichtige Einstellungen vorgenommen werden können. Somit können Service-Techniker mit ihrem Smartphone z.B. Preset, Arbeitsbereich, Auflösung am Geber einfach durchführen, auch aus der Ferne.

Drehgeber für zeitkritische Anwendungen

Die optischen, absoluten Singleturn und Multiturn Sendix F58 EtherNet/IP Drehgeber in der Baugröße von 58 mm sind für zeitkritische Anwendungen ausgelegt. Die Positionswertübertragung soll laut Kübler fünf Mal schneller sein als bei marktüblichen Gebern. Die RPI-Zeit beträgt lediglich 1 ms. Diese Eigenschaft bestätigt den Einsatz des Gebers in zeitkritischen Anwendungen bis zu 1000 Hz Update-Frequenz. Ein weiteres Merkmal ist der schnelle Start des Gebers. Dieser erfolgt sofort nach Anlegen der Spannungsversorgung.

Widerstandsfähig im Safety-Lock Design

Mit dem robusten Lageraufbau im Safety-Lock Design sind die Drehgeber widerstandsfähig gegen Installationsfehler, Schock und Vibrationen. Eine schnelle und einfache Inbetriebnahme sowie Konfiguration ist aufgrund zyklischer Dienste möglich. Durch die Implementierung von DLR (Device Level Ring) führt ein einzelner Kabelbruch nicht zum Stillstand der Anlage. Eine Ringredundanz ist gegeben.

Drehgeber als Wellen- oder Sackloch-Hohlwellen-Variante verfügbar

Die absoluten Singleturn und Multiturn Sendix Drehgeber sind als Wellen- oder Sackloch-Hohlwellen-Variante verfügbar. Die Sackloch-Hohlwelle ist mit 15 mm ausgelegt. Durch die Schutzart IP65 und dem weiten Temperaturbereich von -40 °C bis 80 °C sollen die Drehgeber auch in rauen Umgebungen zuverlässig einsetzbar sein. Durch die optische Sensorik sind die Geräte 100% magnetfeldfest. Die Gesamtauflösung beträgt 32 bit. Die Geräte sind durch ODVA zertifiziert.
