Hygienic-Design-Motor Edelstahlmotor hält Trinkwasser stets in Bewegung

Redakteur: Karin Pfeiffer

Wird der Inhalt von Trinkwassertanks nicht regelmäßig durchmischt, können sich gefährliche Keime bilden. Rührwerke halten das Wasser in Bewegung. Maschinenbauer Invent nutzt Edelstahlmotoren von Groschopp.

Firmen zum Thema

Rührwerke sorgen maßgeblich dafür, dass die Verbraucher frisches klares Trinkwasser genießen können.
Rührwerke sorgen maßgeblich dafür, dass die Verbraucher frisches klares Trinkwasser genießen können.
(Bild: moritz320 / pixabay.com)

Hochbehälter in Wasserwerken haben ein Fassungsvermögen von mehreren tausend Kubikmetern und stellen die durchgängige Versorgung der Bevölkerung mit Trinkwasser sicher. In solchen Tanks entstehen mit der Zeit Schichten mit unterschiedlichem Temperaturen, zwischen denen kein Flüssigkeitsaustausch stattfindet. Dadurch steigt das Risiko der Algenbildung und der Nachverkeimung.

Bildergalerie

Um die Schichtenbildung zu verhindern und die Durchmischung des gesamten Speicherinhalts zu sichern, kommen in den Tanks leistungsstarke Rührwerke zum Einsatz. Sie werden am Grund des Behälters positioniert und erzeugen dort eine Strömung, die radial nach außen verläuft. Dabei saugt das Rührwerk Fluid aus oberen Schichten an und bricht sie so auf.

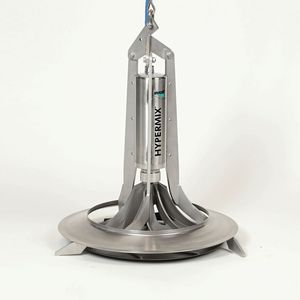

Ein Hersteller dieser Rührwerke ist die Invent Umwelt- und Verfahrenstechnik AG aus Erlangen. Das Unternehmen entwickelt, produziert und vertreibt weltweit innovative Komponenten und Systeme zur Reinigung und Aufbereitung von Wasser. Der Fokus liegt dabei auf Anwendungen in der kommunalen und industriellen Wasser- und Abwasserreinigung. Für die effiziente Durchmischung von Trinkwasserspeichern konzipierte Invent unter anderem das Hypermix Rührwerk, das die Schichtenbildung wirkungsvoll aufhebt und eine Neubildung zuverlässig verhindert.

Bei ihrem Einsatz in Trinkwasserspeichern müssen diese Geräte auch den strengen Hygienevorschriften für Maschinen in der Lebensmittelproduktion entsprechen. Deshalb werden wesentliche Teile der Rührwerke aus Edelstahl 1.4571 gefertigt: Er ist extrem korrosionsbeständig und resistent gegenüber den aggressiven Chemikalien, die zur Reinigung von Maschinen und Anlagen im Lebensmittelbereich verwendet werden.

Buchtipp

Das Buch Antriebspraxis enthält die Gesamtschau der eingesetzten Antriebe mit fester oder variabler Drehzahl, die energiesparend und vernetzt arbeiten. Es erklärt sowohl die Arbeitsweise der Komponenten als auch ihr Zusammenwirken im Antriebssystem bis hin zur Vernetzung in betrieblichen und globalen Netzen.

Keimfrei: Motor-Design ohne Ecken oder Winkel

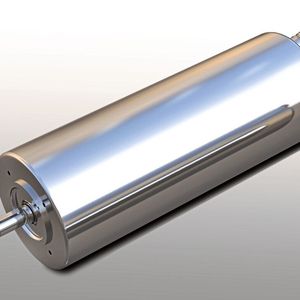

Die Anforderungen in puncto Robustheit und Hygiene gelten für alle Komponenten des Rührwerks und damit auch für den Antrieb. Invent stattet seine Rührwerke daher mit dem Edelstahlmotor ESKH80-80NR aus, einer der Hygienic-Design-Motoren von Groschopp. Diese Motoren wurden speziell für hygienekritische Bereiche in der Lebensmittel-, Pharma- und Chemie-Industrie entwickelt und entsprechen den Richtlinien der European Hygienic Engineering & Design Group (EHEDG), müssen also leicht zu reinigen sein und dürfen keine Ecken oder Winkel (Toträume) aufweisen, an denen sich Schmutz sammeln kann – Nährboden für Mikroorganismen und Keime.

Der ESKH80-80NR hat weder Ecken, noch Hohlräume. Alle Innen- und Außenradien sind durchweg größer als 3 mm. Auch auf Schweißnähte und Unebenheiten durch die Verwendung von Schrauben wurde konsequent verzichtet. Die Rauheit der Oberfläche liegt unter Ra 0,8 µm. Durch die hohe Korrosionsfestigkeit des Motors ist zudem ausgeschlossen, dass sich Rost bildet und feinste Partikel in das Wasser gelangen können. Der Motor von Groschopp verfügt über die Schutzart IP69K und ist damit auch im Unterwasserbetrieb dauerhaft gegen eindringende Feuchtigkeit geschützt.

Planetengetriebe mit hoher Leistungsdichte

Da das Planetengetriebe in den Motor integriert wurde, reicht zudem eine Standard-Ausführung aus, um die Anforderungen der EHEDG zu erfüllen. Eine deutlich teurere Edelstahl-Variante, wie es bei einem externen Getriebe nötig wäre, ist nicht erforderlich.

Antriebe für Rührwerke müssen zudem leistungsfähig sein. Der konvektionsgekühlte Synchronmotor von Groschopp arbeitet mit einer hohen Leistungsdichte und bietet ein Nenndrehmoment von 1,85 Nm sowie eine Nenndrehzahl von 3000 min-1. Die Abtriebswelle des Planetengetriebes weist Traglasten von 1900 N (radial) und 380 N (axial) auf. Für die Rührwerks-Anwendung hat Groschopp seinen Edelstahlmotor zudem mit kundenspezifischen Lagerdeckeln ausgestattet.
