Smart Engineering

Elektrokonstruktion mit dem digitalen Zwilling

| Redakteur: Ines Stotz

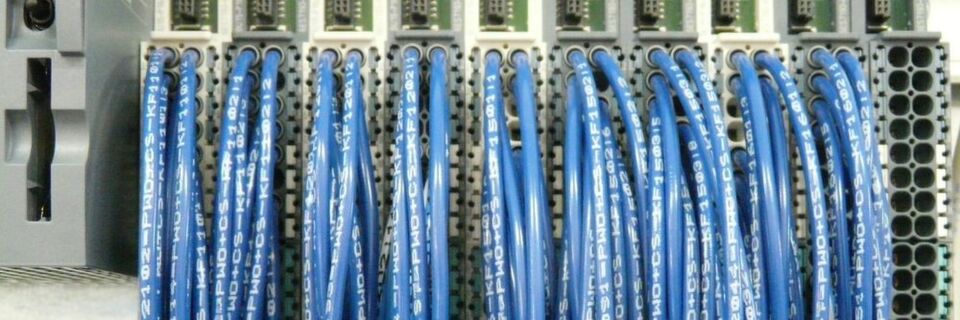

Die Kennzeichnung der Kabel erfolgt bei Alexander Bürkle automatisiert und aus Eplan heraus.
Die Kennzeichnung der Kabel erfolgt bei Alexander Bürkle automatisiert und aus Eplan heraus. (Bild: Alexander Bürkle)

Besser planen mit dem digitalen Zwilling: Danach hat Dienstleister Alexander Bürkle jetzt Engineering und Montage von Schaltanlagen organisiert. Eine zentrale Voraussetzung dafür schafft die Eplan-Plattform.

In den über 100 Jahren seit Gründung hat sich die Alexander Bürkle GmbH & Co. KG immer wieder neu erfunden, dabei aber stets auf den vorhandenen Kernkompetenzen aufgesetzt. Aktuell entwickelt sich das Unternehmen, das an 22 Standorten im Süden Deutschlands rund 800 Mitarbeiter beschäftigt, vom Elektrogroßhändler zum Dienstleister, der seinen Kunden in Gebäudetechnik und Industrie intelligente Engineering-Unterstützung bietet und sie damit auf dem Weg in die digitalisierte Zukunft begleitet. Für den Zielmarkt Industrie hat Alexander Bürkle ein ganzes Portfolio von Services für „Smart Industries“ erarbeitetet.

Basis für diese Dienstleistungen ist der Schaltanlagenbau, den Alexander Bürkle für die Gebäudetechnik (Elektroverteiler) und auch für die Industrie anbietet. Zunächst arbeitete diese Abteilung als „verlängerte Werkbank“ für Kunden. Dann wurde das Geschäftsfeld zielgerichtet um (teil)automatisierte Anlagen für die Kabelkonfektionierung, die Kennzeichnung und die Metallbearbeitung erweitert und um intelligente Services wie zum Beispiel die Schaltschrankoptimierung ausgebaut. Das Ergebnis: Immer mehr Unternehmen nutzten auch das Engineering-Know-how von Alexander Bürkle, und der Schaltschrankbau wuchs kontinuierlich.

Start mit „Smart Building“ vor anderthalb Jahren

Vor gut anderthalb Jahren entschlossen sich die Verantwortlichen, die Engineering-Dienstleistungen in diesem Bereich konsequent auszubauen und den Kunden Wege in die Industrie 4.0 aufzuzeigen – mit einem neuen Konzept für die Planung von elektrischen Anlagen. Den Anfang machte die Gebäudetechnik. Fabian Camek, Leiter Konstruktion, erzählt: „Wir haben die E-CAD-Software ausgetauscht und auf Eplan migriert, das die besten Möglichkeiten für eine durchgängige Datennutzung bietet – vom ersten Konzept über die Detailplanung bis zum Anlagenbetrieb.“

Der Nutzen der Gebäudeverteiler-Konstruktion mit den Tools Eplan Cogineer und Preplanning lässt sich mit einem Satz beschreiben: „Während der Planer – häufig vor Ort beim Kunden – den Verteiler konfiguriert und per Drag und Drop die Komponenten auswählt und zuordnet, übernimmt das E-CAD-System schon im Hintergrund die Konstruktionsarbeit.“ Die grundlegende Planungsarbeit wird also automatisiert erledigt – bis ins Detail. Selbst die Beschriftung der Kabel und Adern – die später ebenfalls automatisch erstellt wird – steht dann bereits fest, ebenso der 3D-Aufbau des Schaltschrankes.

Zweiter Schritt: Schaltschränke für Industrie 4.0

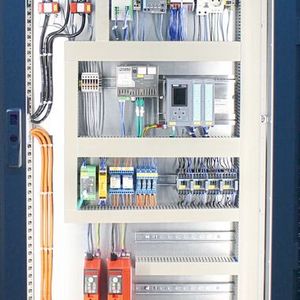

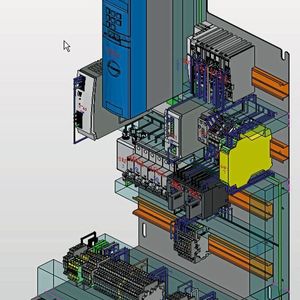

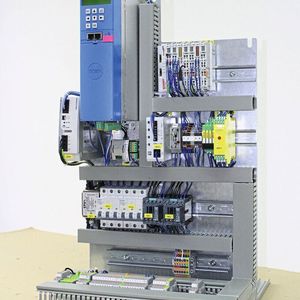

Im zweiten Schritt hat Alexander Bürkle diese Prinzipien auf den Schaltschrankbau für Industriekunden wie beispielsweise führende Werkzeugmaschinenhersteller übertragen. Auch hier nimmt der Engineering-Anteil weiter zu, und eine wichtige Voraussetzung dafür schafft die durchgängige Planung und Elektrokonstruktion auf der Eplan Plattform, die mit EEC One (künftig mit Eplan Cogineer) beginnt. Die (Vor)Planung erfolgt mit Eplan Preplanning, der dreidimensionale Schaltschrankaufbau mit Eplan Pro Panel und die Planung der hydraulischen und pneumatischen Steuerungen mit Eplan Fluid.

BUCHTIPPDie Digitalisierung verändert die industrielle Fertigung grundlegend. Das Buch „Industrie 4.0 – Potenziale erkennen und umsetzen“ beschreibt mögliche Potentiale und konkrete Umsetzungsmöglichkeiten der Industrie 4.0-Anwendungen und dient dem Leser als praxisbezogener Leitfaden.

Große Nachfrage nach Artikeldatenaufbereitung

Eine wichtige Voraussetzung für die automatisierte Schaltschrankplanung und -montage musste allerdings im Vorfeld geschaffen werden: Sämtliche Bauteile, die für die Montage der Gebäudeverteiler und, im zweiten Schritt, der Schaltschränke für die Industrie, benötigt werden, sind mit allen Kenndaten und Abmessungen in Eplan hinterlegt. Drei Kollegen in der Elektrokonstruktion erfassen neue Artikel nach einheitlichen Richtlinien, die in einem „Style Guide“ hinterlegt sind, und pflegen diese in die Artikeldatenbank von Alexander Bürkle ein.

Das ist ein Arbeitsaufwand, der sich aus Sicht sowohl von Alexander Bürkle als auch der Kunden auszahlt. Fabian Camek: „Für uns beschleunigt das die Schaltschrankkonstruktion ganz erheblich, weil die Artikel nach der Optionstechnik ausgewählt werden. Wir stellen die Daten auf Wunsch aber auch den Kunden zur Verfügung, und es gibt kaum einen Kunden, der diesen Service nicht zu schätzen weiß.“

Intelligent konstruieren

Kompendium Maschinenkonstruktion

Intelligent konstruieren

Angesichts zunehmender Digitalisierung, Vernetzung von Maschinen und Anlagen oder neuer Software-Tools ändert sich das Aufgabengebiet des Konstrukteurs entscheidend. Grund genug, relevante Artikel für Sie zusammen zu fassen. weiter...

Artikeldatenbank als Grundlage für den digitalen Zwilling

Da ist es nur logisch, dass Alexander Bürkle diesen Service auch den Kunden in der Industrie anbietet. Hier ist die Artikeldatenaufbereitung nach den Standards des Style Guides ein Projekt, das auch losgelöst von der Schaltschrankplanung erbracht wird.

Die Nachfrage nach diesen Daten ist groß. Der Grund: Für die Maschinenbauer und deren Kunden sind diese Daten der „digitale Zwilling“, das heißt das virtuelle Abbild der Maschine oder Anlage, das über deren gesamte Lebensdauer an deren aktuellen Stand angepasst wird. Fabian Camek sagt: „Weil digitale und reale Anlagen dauerhaft miteinander verbunden sind, entwickeln sie ein Objektgedächtnis. Wer die digitalen Daten nutzt und pflegt, spart Zeit und Geld, weil er zum Beispiel die Inbetriebnahme und die Instandhaltung besser planen kann und im Servicefall stets alle benötigten Informationen zur Hand hat. Auch bei der Modernisierung oder beim Umbau einer Maschine sind diese Daten sehr wertvoll.“

Anwendertreff Maschinenkonstruktion Erfahren Sie auf dem Anwendertreff Maschinenkonstruktion am 21. Mai 2019, ob die klassischen Technologien im Zeitalter von Industrie 4.0 noch zeitgemäß sind, wo sich neue Maschinenkonzepte anbieten, wo bewährte Technologien ihre Stärken auch in Zukunft ausspielen: Finden Sie Antworten darauf sowie Entscheidungshilfen und Kriterien für die Auswahl der jeweils am besten geeigneten Methoden, Technologien und Komponenten.
Weitere Informationen

Die Vorteile der durchgängigen Datennutzung

Nach den weiteren Vorteilen der durchgängigen Elektrokonstruktion befragt, fallen Fabian Camek viele Aspekte ein: „Wir konstruieren jetzt organisch, ausgehend von den Funktionen und nach Modulen und Feldern strukturiert.“ Der Konstrukteur fängt also nicht mit der Auswahl einer Schaltschrankgröße an, sondern die Größe ergibt sich von selbst aus den Funktionen, Bauteilen und Modulen. Dabei bedienen sich die Elektrokonstrukteure – sofern vom Kunden nicht anders gewünscht – aus dem Rittal-Programm.

Darüber hinaus, so Fabian Camek, führt der verbesserte Workflow dazu, dass die Konstruktionen auf Anhieb fehlerfrei sind. Und: „Viele Einzelaufgaben wie etwa die Auswahl der Befüllung der Kabelkanäle oder das Kennzeichnen von Betriebsmitteln erfolgen automatisch. Die Datennutzung geht bei uns sogar bis zur seefesten Verpackung: Die Abmessungen der Seekiste entstehen aus Eplan heraus, ebenso die Ermittlung des Transportgewichtes für den Spediteur.“

Meilenstein der Automation: Vorgezeichnetes Fundament dank Eplan

E-CAD

Meilenstein der Automation: Vorgezeichnetes Fundament dank Eplan

30.05.18 - Seit gut 30 Jahren gibt es für Eplan eine Devise: Effizientes Engineering – vom gezeichneten Schaltplan über mechatronisches Konfigurieren und vernetzten Engineering-Welten hin zu künftig 100 % digitalisierten Projekten. Ob Schaltpläne, Fluidpläne oder die Kopplung zur Mechanik: Die Eplan Plattform schafft die Basis für die Integration. lesen

Weltweit erster Einsatz für den Terminal Server

Nochmals verbessert wird die Datendurchgängigkeit und Transparenz durch den Terminal Server. Die Software Eplan wurde auf diese Technologie hin angepasst, die eine zentrale Infrastruktur ermöglicht. Gewünschte Daten wie 3D-Ansichten von Schaltschränken, Stromlaufpläne etc. werden ortsunabhängig z. B. auf einem Laptop oder Tablet bereitgestellt. Fabian Camek: „Wir sind die ersten weltweit, die dieses Tool einsetzen und haben darüber auch die Elektrokonstrukteure in der Niederlassung Frankfurt angebunden. Dort planen und bauen wir die Schaltschränke für den US-amerikanischen Markt nach UL/ ANSI und können dank des Terminal Servers an beiden Standorten auf einen gemeinsamen Datenpool zugreifen.“

Virtuelle Inbetriebnahme hautnah erleben

E-CAD-Software

Virtuelle Inbetriebnahme hautnah erleben

19.09.18 - Unterricht mal anders: Schüler der Waldviertel HTL für Mechatronik erleben die virtuelle Inbetriebnahmen digitaler Zwillinge mit Eplan Harness proD ganz praxisnah. lesen

Auf dem Weg vom Fertigungsdienstleister zum Systemhaus

Angesichts dieser Vorteile und der großen Nachfrage nach den erweiterten Engineering-Dienstleistungen überrascht es nicht, dass Alexander Bürkle sich mit der Eplan Plattform auf einem guten Weg sieht. Fabian Camek: „Die Entscheidung war richtig. Wir haben unser Engineering-Portfolio ausgebaut und pflegen intensiveren Kontakt zu unseren Kunden, denen wir viel Arbeit abnehmen.“

Zu den Zielen für die nähere Zukunft gehört es, dass die Kunden auf einer von Alexander Bürkle bereitgestellten Eplan Plattform ihre Projekte konfigurieren und die (weitgehend automatisiert erstellte) Planung mit sämtlichen Stücklisten, 3D-Ansichten und Stromlaufplan erhalten. Der Vorteil dieser neuen Art der Arbeitsteilung ist enorm: Das Unternehmen rechnet mit einer Verkürzung des Zeitaufwandes für die Elektroplanung um rund 75 %. Zugleich wird diese neue Konstruktionsmethodik auch die Zusammenarbeit mit dem Maschinenbauer verändern. Fabian Camek: „Wir entwickeln uns damit vom Schaltschrankbauer und Engineering-Dienstleister zum Systemhaus.“ Diese Entwicklung verfolgen die Kunden von Alexander Bürkle mit großem Interesse.
