Schaltschrankumrichter Frequenzumrichter für den Schaltschrank

| Redakteur: Gudrun Zehrer

Nordac Pro SK 500P ist die aktuelle Umrichter-Generation für den Schaltschrank von Nord Drivesystems. Die Frequenzumrichter verfügen über eine integrierte Multi-Protokoll-Ethernet-Schnittstelle, ein Multi-Geber-Interface für den Mehrachsbetrieb sowie eine USB-Schnittstelle zum spannungsfreien Parametrieren.

Firma zum Thema

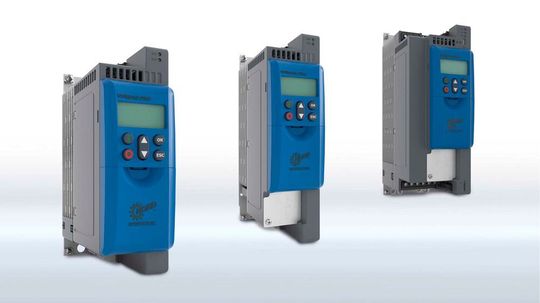

Die neuen Schaltschrankumrichter der Nordac-Pro-Familie bieten hohe Konnektivität, Funktionalität und Modularität.
Die neuen Schaltschrankumrichter der Nordac-Pro-Familie bieten hohe Konnektivität, Funktionalität und Modularität.
(Bild: Nord Drivesystems)

Diese Schaltschrankumrichter decken Motornennleistungen von 0,25 bis 5,5 kW ab und zeichnen sich durch Konnektivität, Funktionalität und Vielseitigkeit aus. Verschiedene Gerätevarianten können dabei unterschiedlichen Applikationsanforderungen zugeordnet werden. Steckbare Bedienungs-, Sicherheits- und Optionsbaugruppen sorgen für maximale Flexibilität. Die kompakte Bauform im Booksize-Format ermöglicht eine platzsparende Installation im Schaltschrank.

Integrierte Multi-Protokoll-Ethernet-Schnittstelle

Die Baureihe verfügt über eine integrierte Universal-Ethernet-Schnittstelle, die die Nutzung der wichtigsten Echtzeit-Ethernet-Standards über ein einziges Interface ermöglicht. Egal ob Profinet, Ethernet IP, Powerlink oder Ethercat – das gewünschte Protokoll lässt sich einfach per Parameter einstellen.

Spannungsfreies Parametrieren über USB-Schnittstelle

Die modular aufgebaute Serie bietet moderne Konnektivität wie die Nutzung einer SD-Karte als Speichermedium für Parameter sowie eine USB-Schnittstelle, die das Parametrieren des spannungslosen Umrichters in der Verpackung erlaubt. Zur Verfügung stehen außerdem eine CANopen-Schnittstelle, fünf bis sechs digitale sowie zwei analoge Eingänge, zwei digitale und ein analoger Ausgang, zwei potentialfreie Multifunktionsrelais, eine HTL-/TTL-Inkrementalgeber-Schnittstelle sowie ein Universalgeberinterface, das den Anschluss von SIN/COS-, Biss-SSI-, Hiperface- und EnDat-Gebern ermöglicht.

Multi-Geber-Interface für Mehrachsbetrieb

Der Nordac Pro SK 500P kann gleichzeitig bis zu vier Drehgebersysteme lesen und dadurch mehrere Motoren im Positionierbetrieb sequentiell steuern. Zusammen mit Features wie der integrierten PLC für antriebsnahe Motion- und Logic-Control, der 200% Überlastreserve für Drehmoment- und Drehzahlperformance sowie der sensorlosen Stromvektorregelung für Asynchron- und Synchronmotoren (openloop und closedloop) wird er so zu einem Multitalent. Der integrierte Bremschopper für den 4-Quadrantenbetrieb gehört dabei in der gesamten Serie ebenfalls zur Grundausstattung wie das Motorbremsenmanagement, wichtig z.B. für Hubwerksanwendungen. Nord liefert die Umrichter mit integriertem STO und SS1.

Die integrierte PLC verarbeitet die Daten angeschlossener Sensoren und Aktoren, kann Ablaufsteuerungen autark einleiten und die Antriebs- und Anwendungsdaten an den Leitstand, vernetzte Komponenten oder eine vorhandene Cloud übermitteln. Das ermöglicht eine kontinuierliche Zustandsüberwachung (Condition Monitoring) und legt damit die Basis für vorausschauende Wartungskonzepte (Predictive Maintenance) sowie eine optimierte Anlagendimensionierung.
