Kleinstantriebe Kompakter DC-Motor mit hohem Drehmoment

| Redakteur: Karin Pfeiffer

Für Anwendungen, bei denen maximale Leistung in minimaler Einbausituation erforderlich sind, hat Faulhaber seine Motorfamilie SR mit der neuen Serie 1016…SR um noch kompaktere DC-Motoren mit Edelmetall-Kommutierung erweitert.

Firma zum Thema

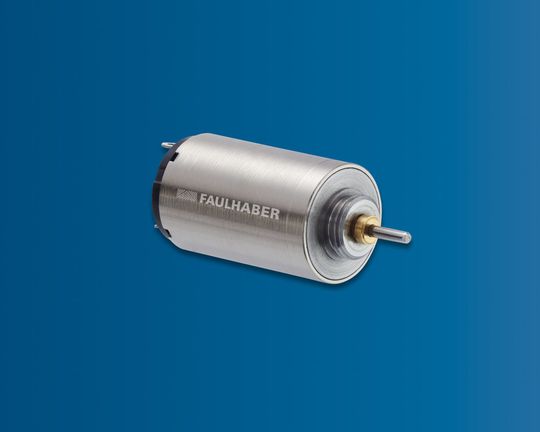

Die neuen DC-Kleinstmotoren der Serie 1016…SR von Faulhaber lassen sich mit andere passenden Getrieben und Encoder von Faulhaber kombinieren.
Die neuen DC-Kleinstmotoren der Serie 1016…SR von Faulhaber lassen sich mit andere passenden Getrieben und Encoder von Faulhaber kombinieren.
(Bild: Faulhaber)

Der neue Motor Serie 1016…SR erreicht bei einer Länge von lediglich 16 mm und einem Durchmesser von 10 mm ein Dauerdrehmoment von 0,92 mNm. Seine Δn/ΔM-Kennlinie weist dem Unternehmen zufolge mit 5953 min-1/mNm, 3V eine besonders flache Steigung auf und erlaubt damit sehr weiche Übergänge beim Lastwechsel. Weitere Stärken des Motors sind sein niedriger Stromverbrauch, hohe Energieeffizienz sowie minimale Vibration und Geräuschentwicklung. Damit ist er als Antrieb für Anwendungen mit kleinen Ausmaßen und besonders hohen Anforderungen geeignet, so etwa für Präzisionswerkzeuge, optische Geräte oder aktive Prothesen.

Wie die anderen Motoren der SR-Familie auch kann der DC-Kleinstmotor 1016…SR mit einer breiten Palette von Getrieben kombiniert werden. Mit dem 12/4 Planetengetriebe zum Beispiel erreicht er ein Drehmoment von bis zu 300 mNm. Für Anwendungen, in denen es auf hochpräzise Positionierung ankommt, stehen spielarme Stirnradgetriebe als kompakte Alternative zur Verfügung. Mit ihnen lässt sich unerwünschtes Spiel reduzieren oder eliminieren. Optische und magnetische Encoder mit einer Auflösung von bis zu 256 Impulsen pro Motorwellenumdrehung erlauben eine hochgenaue Steuerung des Antriebs. Er kann zudem mit zahlreichen Steuerungen, vom miniaturisierten Speed Controller SC 1801 bis zum Motion Controller MC 3002, zu einer Gesamtlösung verknüpft werden.
