Fronttafeleinbaumessgerät

Messtechnik für den Schalttafeleinbau mit integrierter RCM Messung

Das UMD 98 von PQ Plus ist ein Fronttafeleinbaumessgerät und ersetzt alle Analogmessgeräte. Es misst 3/4-phasig Strom und Spannung im 4-Quadrantenbetrieb in Klasse 0,2 und damit die Arbeit in Klasse 0,5s sowie alle üblichen Netzgrößen, z.B. Oberschwingungen bis zur 50sten Harmonischen.

Firmen zum Thema

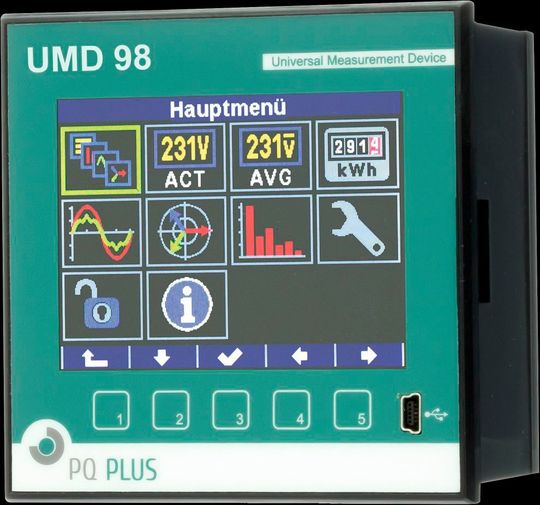

Das UMD 98 ist ein Fronttafeleinbaumessgerät und ersetzt alle Analogmessgeräte.
Das UMD 98 ist ein Fronttafeleinbaumessgerät und ersetzt alle Analogmessgeräte.
(Bild: PQ Plus)

Das Gerät wird über Stromwandler mit N/5 A und N/1 A angeschlossen. Es bildet die Netzqualität nach EN 61000-2-2, EN 61000-2-4, EN 61000-2-12 ab und besitzt ein großes Farb-Grafik-Display. Über 5 Funktionstasten wird das Messgerät bedient. Es besitzt zwei Analogeingänge zur RCM Messung und kann in 230/400 V TN-S Netzen eingesetzt werden. Es verfügt außerdem über einen großen 512 MB Speicher und einen integrierten Webserver. Über die Ethernet-Schnittstelle (mit 5 Ports) und den frontseitigen Mini-USB-Anschluss kann auf das Gerät zugegriffen werden. Damit sind auch Internetprotokolle einlesbar und es lassen sich SPS- und Gebäudeleitsysteme einfach anbinden.

Eingesetzt zur Netzqualitäts- und Verbrauchsmessung

Digitale Ein-/Ausgänge und eine serielle RS485-Schnittstelle sind ebenfalls integriert. Zur Netzanalyse kann das Messgerät um die Firmware-Module PQ S und GO erweitert werden. Mit der Software ENVIS wird das Gerät parametriert bzw. visualisiert. Die CPU arbeitet mit 25,6 kHz. Es ist auch für die Hutschienenmontage mit Adapter geeignet und wird zur Netzqualitätsmessung und Verbrauchsmessung in NSHV und Unterverteilungen eingesetzt.

Differenzstrommessungen realisierbar

Mit den RCM Eingängen können Differenzstrommessungen realisiert werden. Es ist damit besonders geeignet für Gebäudeautomation, Rechenzentren und Krankenhäuser.
