Hutschienenmodul Modul zur direkten Energieerfassung für Predictive Maintenance

Redakteur: Rebecca Näther

Sigmatek hat das Hutschienenmodul EE 121 in sein Portfolio aufgenommen.

Firmen zum Thema

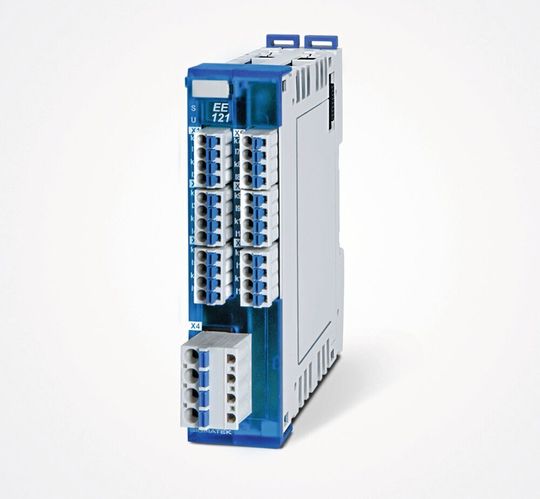

Mit dem EE 121 von Sigmatek werden Energie, Leistung und Phasenwinkel direkt an der Maschine erfasst.
Mit dem EE 121 von Sigmatek werden Energie, Leistung und Phasenwinkel direkt an der Maschine erfasst.
(Bild: Sigmatek)

Der Neuzugang in der S-Dias Reihe ist für Predicitve Maintenance und zur Kostenüberwachung entwickelt worden. Das kompakte Hutschienenmodul dient zur Erfassung von Energie, Leistung und Phasenwinkel (Cos ϕ) direkt an der Maschine.

Mit dem EE 121 können die Spannungen der drei Eingangsphasen (L1, L2 und L3) gemessen werden. Zusätzlich werden bis zu zwölf Ströme erfasst, die den Phasen beliebig zuordenbar sind. Sowohl die Spannungs- als auch die Stromeingänge bieten eine 16-Bit-Auflösung (ADC). Der Messbereich des Moduls liegt zwischen 0-500 VAC und 0-2 AAC.

Hutschienenmodul erfasst auch Phasenlage und Frequenz

Neben Strömen und Spannungsphasenfolge lassen sich mit dem Modul die Phasenlage und die Frequenz überwachen. Es ermöglicht die Berechnung von Ueff und Ieff jedes Kanals sowie des Energieverbrauchs seit dem ersten Einschalten. Zudem kann das Modul Netzunterbrechungen bzw. einen Phasenausfall erfassen und meldet den 0-Durchgang für die Applikation.

Netzsynchronisation mit Hutschienenmodul

Auch eine Netzsynchronisation ist mit dem Gerät möglich. Hierbei wird eine Timestampfunktionalität für die Spannungsnulldurchgänge zur Verfügung gestellt. So kann bei Verwendung von mehreren Energieerfassungsmodulen der zeitliche Versatz der Spannungsnulldurchgänge von zwei Spannungsnetzen ermittelt werden.
