Lüfterloses Netzteil Netzteil mit Baseplate-Kühlung bietet hohe Leistungsdichte bei 93 Prozent Wirkungsgrad

| Redakteur: Dipl. -Ing. Ines Stotz

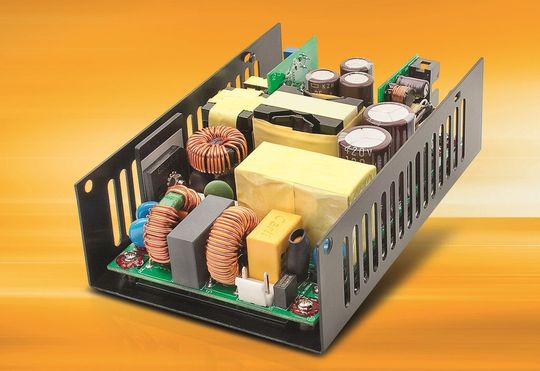

Die neue Netzteil-Serie BEO-3600 von Bicker Elektronik zeichnet sich durch die sehr kompakte Bauform und den hohen Wirkungsgrad von bis zu 93 Prozent aus. Die volle Ausgangsleistung von 360 W kann hierbei ohne aktive Kühlung abgerufen werden.

Firma zum Thema

(Bicker Elektronik)

Das Wärmemanagement der auf der Leiterplatten-Unterseite liegenden Leistungsbauteile erfolgt über eine Aluminium-Baseplate zur Kontaktkühlung mit zusätzlicher thermischer Anbindung an das Netzteilgehäuse. Die hohe Güte der verwendeten Bauteile und das exzellente Schaltungsdesign sorgen für maximale Zuverlässigkeit im 24/7-Dauerbetrieb.

Netzteil: drei Modell-Varianten

Das BEO-3600 wurde für den industriellen Einsatz konzipiert und ist TÜV/UL-geprüft nach IEC/EN/UL60950-1. Die drei Modell-Varianten liefern präzise geregelte Single-Ausgangsspannungen von +12 V, +24 V oder +48 V. Die Feinjustage der Ausgangsspannung ist im Einstellbereich von ±5 % mittels eines integrierten Potentiometers möglich. Zudem verfügt das Netzteil über die Hilfsspannung +5 V-Standby und einen zusätzlichen +12 V-Fan-Ausgang. Abgerundet wird die umfangreiche Standardausstattung durch eine Remote On/Off-Funktion sowie Remote-Sense-Anschlüsse zum Nachregeln der Ausgangsspannung.

Schutzfunktionen sorgen für den sicheren Betrieb

Der Weitbereichseingang von 90...264 VAC mit aktiver Leistungsfaktorkorrektur (PFC) erlaubt den weltweiten Einsatz des robust aufgebauten Schaltnetzteiles. Das BEO-3600 arbeitet im erweiterten Temperaturbereich von -20 bis 70 °C und verfügt über zahlreiche Schutzfunktionen für den sicheren Betrieb. Hierzu zählen ein Kurzschluss- und Übertemperatur-Schutz jeweils mit Abschaltung und automatischem Wiederanlauf, sowie ein Überspannungs-Schutz mit Abschaltung.

Die Isolationsspannung zwischen Ein- und Ausgang beträgt 4242 VDC. Optional erhältlich sind die passenden AC-Eingangsleitungen X1-054 (2-polig) und CB-105-3-600 (3-polig). Auf das langzeitverfügbare BEO-3600, zu dessen Lieferumfang auch eine Gehäuseabdeckung zählt, gewährt Bicker Elektronik eine Garantie von drei Jahren.
