Störströme können ganze Maschinen und Anlagen lahm legen. Die elektromagentische Verträglichkeit wurde bisher über die Schirmung gelöst. Der Kabelhersteller Lapp hat nun ein innovatives Kabeldesign entwickelt, das zuverlässig Ableitströme vermindert.

Elektromotoren werden in der Industrie heutzutage ausschließlich mittels Frequenzumrichter betrieben. Neben dem Vorteil der variablen Drehzahl, bietet diese Art der Ansteuerung beachtliche Verbesserungen im Hinblick auf Energie- und Prozesseffizienz. Prinzipbedingt bilden sich wegen der Ansteuerung allerdings unterwünschte Nebeneffekte aus und es entstehen Ableitströme auf den Potentialausgleichsleitungen (PA) oder Schutzerdleitungen (PE).

Je mehr Komponenten beteiligt sind, desto größer ist das Risiko von solchen Störungen. Gleichzeitig werden die Bauräume in Maschinen und Anlagen immer kleiner. Um teure Produktionsausfälle in der Smart Factory zu vermeiden, muss daher am besten schon während der Planungsphase das Thema EMV berücksichtigt werden.

Bildergalerie

Bildergalerie mit 5 Bildern

Erfolgreiches Forschungsprojekt

Im Rahmen des „PEPA“-Forschungsprojektes des Bundesministeriums für Wirtschaft und Klimaschutz wurde genau untersucht, wie sich Störungen innerhalb von Verbindungslösungen nahezu eliminieren lassen. An dem Projekt haben sich die Firmen Lapp, SEW-Eurodrive, Block, Danfoss, Magnetec sowie die Technische Universität Darmstadt beteiligt.

Hier führt der Kabelspezialist Lapp das Arbeitspaket 4: Kopplungen zwischen benachbarten Leitungen sowie mit Anlagenteilen. Messungen und Optimierungen der Kabelkonstruktion. Dessen Ziel ist es, eine firmenübergreifende Forschung an einem komplexen Thema aus der Automatisierungs-/Antriebswelt, bei dem es insbesondere auf die korrekte Auswahl der Verbindungskomponenten sowie der fachgerechten Installation dieser ankommt, zu forcieren.

Durch die getaktete Ansteuerung werden Störströme angeregt

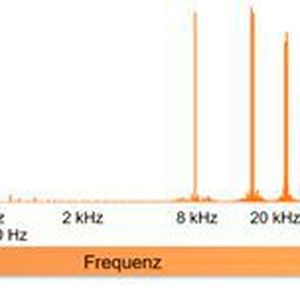

Im ersten Schritt wurde genau untersucht, was die Ursache ist, wenn es in Industrieanlagen, in denen Frequenzumrichter-gesteuerte Motoren eingesetzt werden, oft zu unerwünschten Strömen auf den Potentialausgleichsleitungen (PA) oder Schutzerdleitungen (PE) kommt. Das Ergebnis: Durch die getaktete Ansteuerung (Pulsweiten-Modulation) werden Störströme im Bereich von rund 3 kHz bis 1 MHz angeregt, welche über Gehäuseteile, PA-/PE-Leiter/-Netze und im schlimmsten Fall über die Schirmung von Datenleitungen in Richtung Erdpotential beziehungsweise zur Quelle abfließen. Hochfrequente Ausgleichströme mit einer Amplitude von 10 A oder mehr sind hierbei keine Seltenheit. Die Folgen sind unzulässig hohe Ströme auf der Schutzerde und dadurch vermeintlich fehlerhaft auslösende FI-Schutzschalter (RCD) oder Beeinträchtigung der Datenkommunikation, wenn beispielsweise die Ausgleichsströme über den Kupferschirm einer Datenleitung fließen. Diese Fehler sind schwer zu finden, da sie keiner Systematik folgen.

Neues Kabeldesign: die ZeroCM-Technologie

Im nächsten Schritt hat der Kabelspezialist die physikalischen Kopplungsmechanismen innerhalb von Motor-Anschlussleitungen untersucht und den Status-Quo in der Kabeltechnik auf den Prüfstand gestellt. So waren bisherige Konstruktionen eher auf geringe Außendurchmesser und eine optische Symmetrie getrimmt. Das Problem EMV wurde bis dato immer durch Schirmung gelöst. Das Ergebnis dieser Entwicklung ist die ZeroCM-Technologie. Mit dieser ging der Hersteller einen anderen Weg: Die Leitung ist vom visuellen Erscheinungsbild unsymmetrisch, jedoch wird hundertprozentige elektromagnetische Symmetrie erzielt. Letztendlich wird dadurch sogar weniger Schirmung benötigt.

Kabel & Leitungen

Verbindungstechnik für Elektronenstrahl-Schweißmaschinen

Spezielle, innovative Verseiltechnik

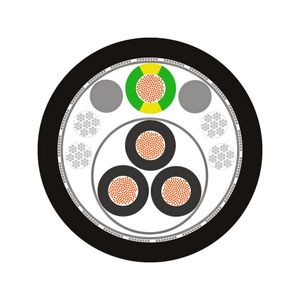

Die ZeroCM-Technologie basiert auf einer neuartigen Kabelkonstruktion mit einer speziellen, innovativen Verseiltechnik: Drei Phasenleiter sind symmetrisch angeordnet und in einer Innenlage verseilt. Ergänzend wird mindestens ein Schutzleiter in einer Außenlage mit entgegengesetzter Verseilschlagrichtung um die drei Phasenleiter in einem bestimmten Schlaglängenverhältnis verseilt. Die Isolation der Leiter ist kapazitätsoptimiert und besteht aus Polyethylen, Polypropylen oder aus einer geschäumten Variante. Zwischen der Innenlage und der Außenlage befindet sich ein trennendes Fleece. Durch diese Konstruktion erreicht man perfekte elektrische Symmetrie, welche die magnetische Abstrahlung reduziert und die internen Kopplungen stark verringert.

Erster Prototyp hat den Test bestanden

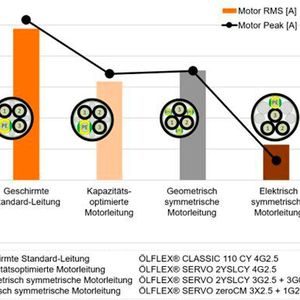

Der erste Prototyp-Leitung mit neuem Kabeldesign ist die Ölflex Servo FD ZeroCM. Sie ist speziell für den Einsatz in Verbindung mit Frequenzumrichtern geeignet. Die Projektpartner im PEPA-Forschungsprojekt haben diesen Prototyp bei Versuchsaufbauten auf Herz und Nieren getestet. Neben der Untersuchung einer EMV-optimierten Installation von Komponenten wurde unter anderem die Rolle der Ausgangsleitung bewertet. Zum Vergleich wurden ein identischer Versuchsaufbau mit einem Antriebssystem mit Potentialausgleich sowie paralleler Signalleitung (ProfiNet) gewählt. Verglichen wurden eine geschirmte PVC-isolierte Standardleitung, eine niederkapazitive Servoleitung, eine symmetrische Motorleitung mit drei Schutzleitern sowie die neuartige ZeroCM-Leitung mit optimiertem Aufbau. Dabei ergaben sich eindeutige Ergebnisse.

Die besten Werte hinsichtlich Ableitstrom am Umrichterausgang wurden durch den kapazitätsarmen Aufbau der ZeroCM-Leitung erreicht. Die generierten Ableitströme stellen eine zusätzliche Belastung für den Frequenzumrichter und alle beteiligten Komponenten dar und sollten daher so gering wie möglich gehalten werden. Weiterhin wurde der über eine parallel liegende Signalleitung fließende Störstrom untersucht: Auch hier begünstigt der Einsatz der ZeroCM-Leitung die Ausprägung von möglichst geringen Störströmen.

Aus den Untersuchungen bei den Projektpartneren ergaben sich darüber hinaus klare Empfehlungen für die EMV-optimale Installation von Frequenzumrichtern, wie beispielsweise ein niederimpedanter, HF-tauglicher und ein durchgängiger Potentialausgleich zwischen Frequenzumrichter und Antrieb. Eine wesentliche Bedeutung kommt hierbei dem Schirmanschluss mit EMV-gerechten Steckern oder flächiger Schirmauflage, wie beispielsweise bei den eingesetzten EMV-Verschraubungen Skintop Brush zu.

Kabel und Leitungen

Sechs Neuheiten rund um Kabel und Leitungen

Reduzierte Ausgleichsströme

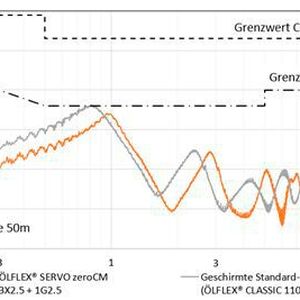

Zusammenfassend ermöglicht der neuartige Kabelaufbau um bis zu 80 % reduzierte Ausgleichsströme am Frequenzumrichter-Ausgang und auf parallelen Pfaden wie beispielsweise Datenleitungen. Des Weiteren sorgen reduzierte Kabel-Umladeströme (cable-charging current) für verringerte Last am und im Umrichter selbst: So können beispielsweise längere Kabellängen verlegt werden, ohne dass der Frequenzumrichter außerhalb seiner (EMV-)Spezifikation betrieben wird. Zudem unterbindet die ZeroCM-Technologie das Entstehen von Spannungspegeln auf dem Masse-/Erdpotential (Ground-Voltage) auf der Verbraucherseite. Dies ist besonders wichtig, wenn beispielsweise empfindliche Sensorik wie Analoggeber zum Einsatz kommen.

Gewohnt einfache Verkabelung

Obwohl die neue Leitung beim ersten Konfektionieren vielleicht ungewohnt erscheinen mag, bleibt die Verkabelung gewohnt einfach, beziehungsweise der Aufwand reduziert sich sogar im Vergleich zu den Erd-symmetrischen Leitungen mit gedritteltem Schutzleiter.

Die neue Technologie beseitigt zwar nicht die Ursache von EMV-Störungen, adressiert jedoch genau eine der signifikanten Stellen, an der Störungen in das Systemumfeld eingebracht werden. Ziel von dem Kabelspezialisten ist es nun, ein Portfolio mit der neuen Technologie auszustatten; als nächstes sind Hybridleitungen dran.

* Stefan Hilsenbeck ist Senior Engineer Advanced Technology bei der Lapp Holding.
