Contact Image Sensoren

Optische Bilderfassung wird noch besser

| Autor / Redakteur: Peter Stiefenhöfer* / Ines Stotz

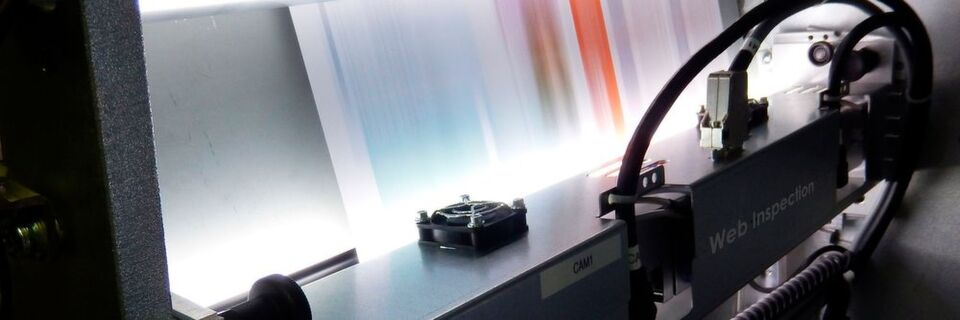

Die Druckindustrie ist einer der wesentlichen Anwendungsbereiche für die Line Scan Bars von Mitsubishi Electric.
Die Druckindustrie ist einer der wesentlichen Anwendungsbereiche für die Line Scan Bars von Mitsubishi Electric. (Bild: Hunkeler AG)

Mitsubishi Electric hat neue Modelle seiner auf CIS-Technologie basierenden Bilderfassungssensoren vorgestellt – die weitere Anwendungsfelder erschließen.

Für das zeilenweise Erfassen von Bilddaten haben sich in der Bildverarbeitung zwei Technologien fest etabliert: Zeilenkameras und Contact Image Sensoren (CIS) eignen sich hervorragend für die Qualitätsprüfung von flachen Endlosmaterialien und Bahnware wie zum Beispiel Papier, Textilien oder Stahlbleche. Beide Technologien erfassen die Bilder zeilenweise und setzen diese einzelnen „Bildstreifen“ zu einem Gesamtbild zusammen, das anschließend mittels geeigneter Software auf Fehler kontrolliert werden kann.

Im Vergleich zu Zeilenkameras bieten Contact Image Sensoren jedoch einige wesentliche Vorteile: Mit ihnen kann der Abstand zwischen Sensor und Prüfobjekt deutlich reduziert werden, was zu einer einfacheren und erheblich kompakteren Integration in Maschinen und Anlagen führt. Zudem ermöglichen sie aufgrund ihrer optischen Eigenschaften eine verzerrungsfreie Bildaufnahme und somit eine zuverlässige, einfache Auswertung. In bestimmten Fällen sind dies ausschlaggebende Kriterien für die CIS-Technologie.

„Mit unserer Produktreihe der Line Scan Bars sehen wir uns als Technologieführer beim Einsatz von CIS-Modulen für die Oberflächeninspektion“, sagt Martin Messy, der als Director CIS Europe bei Mitsubishi Electric für die Geschäftsentwicklung dieser Sensoren verantwortlich ist. „Die bisherigen Line Scan Bar-Modelle waren in den vergangenen Jahren unter anderem in der Druckindustrie sowie in der Folienherstellung sehr erfolgreich und haben dort wesentlich dazu beigetragen, die Effektivität von Prozessen in der Qualitätskontrolle zu steigern.“ In der Druckindustrie haben sich Contact Image Sensoren nach Messys Worten inzwischen bereits als neuer Standard etabliert – nicht zuletzt wegen der leistungsfähigen und qualitativ hochwertigen Produkte des japanischen Konzerns.

CIS – Breiter, schneller, flexibler

Aufgrund des positiven Verlaufs der letzten Jahre hat Mitsubishi Electric in die Entwicklung neuer Modelle investiert und diese auf der Weltleitmesse für die Bildverarbeitung, der Vision in Stuttgart, Anfang November 2018 erstmals vorgestellt. Zum einen präsentierte das Unternehmen dort Line Scan Bars mit neuen Längen von 1064, 1247 und 1688 mm, die eine höhere Scanbreite als bisher abdecken. Mit den neuen Varianten lassen sich hohe Geschwindigkeiten von bis zu 1200 m/min erzielen. Dies ermöglicht auch bislang nicht realisierbare Anwendungen, zum Beispiel in der Papierherstellung und in der Metallverarbeitung.

Weitere Entwicklungsschwerpunkte legt das Unternehmen auf eine Erhöhung der Auflösung auf 1200 dpi sowie auf eine weitere Serie von Cameralink-basierten Sensoren mit großen Arbeitsbreiten und hohen maximalen Zeilenraten für die schnelllaufenden Anwendungen der Druck-, Folien- und Verpackungsindustrie.

„Bisher standen unsere Line Scan Bars in zwei Serien zur Verfügung, nämlich der AX-Serie mit Breiten von 309 mm, 617 mm und 926 mm und 600 dpi Auflösung bei bis zu 21.888 Bildpunkten, sowie den Highspeed-Modellen der CX-Serie mit Breiten von 367 mm, 587 mm und 807 mm und 600 dpi Auflösung bei bis zu 19.008 Pixeln“, erläutert Martin Messy. „Die existierenden CX-Modelle verfügen über integrierte Coaxpress-Schnittstellen und ermöglichen schon heute beeindruckende Scan-Geschwindigkeiten, die je nach Auflösung bei bis zu 1200 m/min liegen können. Durch die nun vorgestellten Ergänzungen unserer CIS-Produktpalette erweitern wir die Möglichkeiten für unsere Kunden deutlich.“

Ein Detail der neuen Produkte hebt Messy besonders hervor: „Bei den bisherigen Line Scan Bars war ein fester, optimierter Arbeitsabstand von 12 mm vorgegeben. Diese Randbedingung wird bei zukünftigen Modellen nun ausgeweitet: Sie erlauben einen erhöhten Arbeitsabstand von 27 mm und erhöhen somit die Flexibilität für neue Anwendungen, welche einen höheren Arbeitsabstand erfordern.“

Bereit für Industrie 4.0 mit CIS

Neben diesen umfangreichen Erweiterungen in Bezug auf die reinen Bildverarbeitungsmöglichkeiten nutzt Mitsubishi Electric seine geballte Kompetenz im Bereich der Automatisierungstechnik, wo der Konzern ja zu den wesentlichen Playern weltweit zählt, um noch einen Schritt weiter zu gehen: „Mit den neuen CIS-Modellen ist eine einfache Anbindung an Steuerungen und Antriebe möglich, um diese auf Basis der Ergebnisse der Line Scan Bars zu regeln und zu steuern. Das Internet of Things und Industrie 4.0 stehen hier im Fokus unserer Entwicklungen. Durch diese Vernetzungsfähigkeit werden Line Scan Bars vom einfachen optischen Sensor zum Teil einer Komplettlösung“, betont Martin Messy.

Mit den neuen Modellen sieht er sein Unternehmen gut gerüstet, um effektive Lösungen in verschiedensten Aufgabenbereichen anbieten zu können: „Das Anwendungsspektrum der CIS-Technologie wird immer breiter und umfasst auch Zukunftstechnologien wie etwa die additive Fertigung oder neue Technologien im Digitaldruck. Wir sind davon überzeugt, dass auch in solchen innovativen Bereichen immer mehr Systeme mit Line Scan Bars ausgestattet werden.“

Bei den aktuell neu vorgestellten Modellen wird es das Unternehmen deshalb wohl auf Dauer nicht belassen: „Mitsubishi Electric wird als Pionier der CIS-Technologie auch weiterhin all seine Entwicklungskompetenz auf die Line Scan Bar-Produkte konzentrieren und unter anderem weitere Varianten mit noch höheren Auflösungen für spezifische Anwendungen, sowie spezielle Sensoren für schnelle Bahnanwendungen vorantreiben“, lautet Messys Zukunftsprognose.

Mitsubishi Electric feiert in Deutschland 40 Jahre

Antriebstechnik

Mitsubishi Electric feiert in Deutschland 40 Jahre

01.11.18 - Die deutsche Niederlassung von Mitsubishi Electric feierte Mitte Oktober ihr 40-jähriges Bestehen. Das Unternehmen ist international tätig und sieht die eigene Stärke im Lösungsgeschäft lesen

SEMINARTIPPDie Bildverarbeitung ist eine industrielle Schlüsseltechnologie. Das Seminar „Der Einstieg in die industrielle Bildverarbeitung “ vermittelt das notwendige Wissen, in das Thema einzusteigen.
Weitere Informationen

* Peter Stiefenhöfer, Inhaber PS Marcom Services, Olching
