Workshop Profinet-Messgeräte unter der Lupe

| Redakteur: Ines Stotz

In der Praxis stellen sich den Konstrukteuren, Inbetriebnehmern und Instandhaltern verschiedene Fragen: Kann ich die Abnahme eines Profinet-Netzwerks ähnlich gestalten wie die Busabnahme beim Profibus? Oder reicht ein Kabelzertifizierer?

Firmen zum Thema

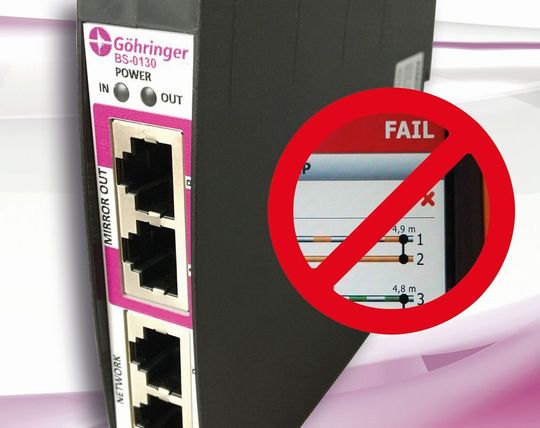

Die Ethernet-Messstelle BS-0130 arbeitet vollkommen passiv und daher ohne jede Beeinflussung des Netzwerks.
Die Ethernet-Messstelle BS-0130 arbeitet vollkommen passiv und daher ohne jede Beeinflussung des Netzwerks.
(Bild: IVG)

In einem dreieinhalbstündigen Workshop auf dem Automatisierungstreff erfahren die Anwender, auf was sie achten müssen, wenn sie sich mit der Netzwerkanalyse befassen. Die Teilnehmer bringen ihre eigenen Geräte mit Spannungsversorgung zum Workshop mit. Dadurch lernen sie, auf was es speziell beim eigenen Werkzeug ankommt und bekommen einen Überblick über die Leistungsmerkmale der am Markt erhältlichen Diagnosetools.

Ein weiterer Schwerpunkt ist die Ethernet-Messstelle BS-0130. Sie ermöglicht damit den unterbrechungsfreien Anschluss eines Diagnosegeräts im laufenden Betrieb. Das Netzwerk wird dank Spiegelung des Ethernet-Verkehrs nicht beeinflusst, auch wenn an dem Gerät keine Spannungsversorgung anliegt. Gegenüber Switches mit aktiviertem Mirror-Port stellt die Messstelle sicher, dass die zeitliche Abfolge des Netzwerkverkehrs erhalten bleibt und bei hoher Netzwerklast oder Telegrammfehlern keine Telegramme verworfen werden. Das Verhalten der Messstelle ist sowohl im bestromten als auch im unbestromten Zustand vollkommen passiv. Für einen Kabelzertifizierer sieht das Gerät wie ein Zwischenstecker aus.
