RFID-System dokumentiert korrekten Produktionsprozess

| Autor/ Redakteur: Achim Weber / Dipl. -Ing. Ines Stotz

Als Spezialist für Fertigungsautomation, Bildverarbeitung und Identifikation hat sich Gefasoft bei großen Herstellern in der Automobil- und Halbleiterindustrie einen Namen gemacht. Auch beim RFID-Einsatz haben die Regensburger langjährige Erfahrungen mit den Systemen unterschiedlicher Hersteller gesammelt – und setzen heute bei ihren Montage- und Messautomaten vorzugsweise auf BL ident von Turck.

Firma zum Thema

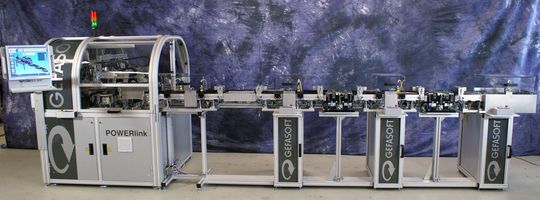

In den modular erweiterbaren Fertigungsautomaten von Gefasoft sorgt das RFID-System BL ident von Turck für transparente Produktionsprozesse.
In den modular erweiterbaren Fertigungsautomaten von Gefasoft sorgt das RFID-System BL ident von Turck für transparente Produktionsprozesse.
( Archiv: Vogel Business Media )

„Die ersten RFID-Systeme haben wir im Jahr 2000 im Rohbau bei BMW und Siemens VDO eingesetzt“, sagt Harald Grünbauer, Geschäftsführer der Gefasoft Automatisierung und Software in Regensburg. „Wir haben diese Technologie im industriellen Einsatz sozusagen von Anfang an begleitet, denn für unsere Aufgabenstellungen ist die drahtlose Identifikation oft eine ideale Ergänzung“, betont Grünbauer.

Innerhalb der Gefasoft-Gruppe sind die Regensburger für Entwicklung, Fertigung und Vertrieb komplexer Steuerungssysteme verantwortlich, die vorwiegend in der Automobil- und Halbleiterindustrie eingesetzt werden. In der hauseigenen Elektrowerkstatt mit mechanischer Fertigung produziert das Unternehmen auch Montage- und Messautomaten. Kernkompetenz sind hierbei neben RFID auch Anwendungen mit modernen Bildverarbeitungs- und Lasersystemen.

Bildergalerie

Modulares Montagesystem

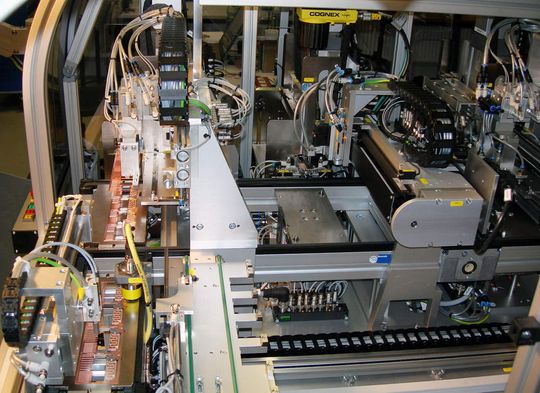

Die Be- und Entladestation ist das Herzstück der Gefasoft-Anlage. (Archiv: Vogel Business Media)

Für einen namhaften Kunden aus der Halbleiterindustrie haben die Spezialisten aus der Oberpfalz ein automatisches Be- und Entladesystem für die Herstellung von Multichip-Modulen entwickelt, das mehrere Wirebonder miteinander verknüpft und gleichzeitig die optische Qualitätskontrolle der gebondeten Chipmodule übernimmt. Die Maschine ist modular aufgebaut und besteht aus einem einem Be- und Entlademodul mit drei Magazin-Handling-Stationen, den Übergabestrecken an die Wirebonder sowie Quer- und Rücktransportstrecken für die Werkstückträger. Bevor die bearbeiteten Chipmodule vom Handler in das Gutteilmagazin übergeben werden, werden sie mittels RFID und Bildverarbeitung auf ihre korrekte Verdrahtung hin überprüft. Eine Schlechtteilstanze markiert die Ausschussteile mit einem Loch an einer festgelegten Position.

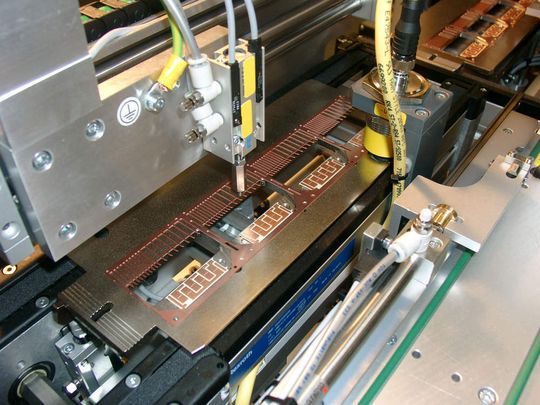

Die vollständige Bestückung und Bearbeitung der Werkstücke wird auf dem Datenträger (im Bild unter dem gelben Schreiblesekopf) im Werkstückträger dokumentiert. (Archiv: Vogel Business Media)

Die Werkstückträger und die entsprechenden Stationen sind mit dem RFID-System BL ident von Turck ausgestattet, das über Profibus DP an die Anlagensteuerung angebunden wird. Insgesamt sind derzeit sechs Schreib- und Lesestellen in die Anlage integriert: eine am Auslauf der Beladestelle, jeweils eine in den Wartepositionen vor den drei Wirebondern, eine beim Quertransport und eine vor der Schlechtteilstanze. „In der jetzt realisierten Ausbaustufe der Anlage hätte man die Identifikation der Werkstückträger auch noch mit alternativen Technologien handhaben können“, erklärt Grünbauer, „aber gerade in Bezug auf die Modularität und die Ausbaufähigkeit des Systems haben wir uns hier für die zukunftsweisende RFID-Technologie entschieden. So ist das System problemlos ausbaubar.“

Datenträger im Metall

Bevor die Entscheidung für das BL-ident-System fiel, hat Projektingenieur Markus Müller mehrere Lösungen verschiedener Anbieter getestet: „Ich war sehr begeistert, wie stabil das Turck-System läuft“, so Müller. „Mit anderen Systemen gab es immer wieder Schwierigkeiten, sowohl hinsichtlich der Anbindung an die Steuerung als auch mit der Stabilität.“ Ein Grund für die Probleme könnte die ungewöhnliche Positionierung der Datenträger direkt im Metall des Werkstückträgers gewesen sein. Dieser konnte aus Stabilitätsgründen nur aus Stahl mit gehärteter Oberfläche gefertigt werden.

„Wir haben einen metallischen Kontakt zwischen Werkstückträger und Datenträger. Das sollte eigentlich nicht sein, aber der Datenträger ließ sich aufgrund der konstruktiven Rahmenbedingungen weder isoliert montieren noch anders positionieren. Und unsere Tests haben gezeigt, dass das Turck-System mit dieser Tatsache keine Problem hatte, es funktionierte auf Anhieb“, freut sich Müller. Inzwischen bietet Turck spezielle Datenträger für den Einbau auf bzw. in Metall an, die standen den Gefasoft-Konstrukteuren seinerzeit aber noch nicht zur Verfügung. Die Anlage läuft nunmehr seit fast einem Jahr im Zwei- und Dreischichtbetrieb und es hat noch keinen Ausfall gegeben.

Dokumentation der Prozessschritte

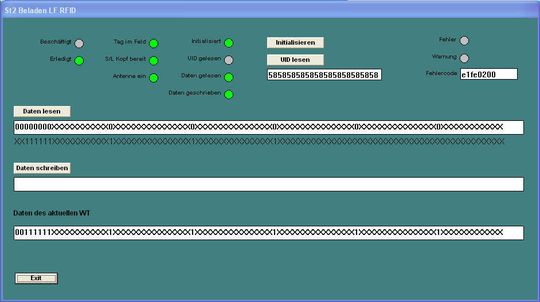

Tiefer Einblick: Der Datenträger zeigt jeden erfolgten oder ausstehenden Prozessschritt. (Archiv: Vogel Business Media)

Gefasoft nutzt die RFID-Technologie, um direkt am Werkstückträger alle Prozessschritte zu dokumentieren. Die erste Schreiblesestelle befindet sich an der Warteposition am Auslauf der Beladeeinrichtung. Hier bekommt der Datenträger die Information, ob alle vorgesehenen Bauteile aufgebracht wurden und sich weiter verarbeiten lassen. Sind alle vier Plätze im Werkstückträger ordnungsgemäß aufgefüllt, wird der Inhalt des Datenträgers um die Bearbeitungsfreigabe erweitert. An den folgenden Bearbeitungsstationen kommen jeweils Informationen über die erfolgreiche bzw. nicht erfolgreiche Bearbeitung jedes Bauteils hinzu. An der letzten RFID-Station schließlich werden die Daten ausgelesen und die einzelnen Werkstücke vom Handler gemäß ihrer Klassifikation auf dem Datenträger entweder in das Gutteil-Magazin oder zur Schlechtteilstanze weitergeleitet. Die Produktionsdaten lassen sich je Los in einem Reportfile archivieren und stehen zur weiteren Bauteilverfolgung zu Verfügung.

„Mit BL ident von Turck haben wir ein System gefunden, das alle Anforderungen erfüllt. Selbst die Herausforderung der Datenträgermontage in Metall meistert das System“, fasst Harald Grünbauer zusammen und will weiterhin darauf bauen: „Mit den Erfahrungen, die wir gemacht haben, werden wir auch in Zukunft vorzugsweise die RFID-Lösung von Turck in unseren Anlagen einsetzen.“

Achim Weber, Produktmanager, Turck
