Steuerung Starke CPU-Performance für die Hutschiene

| Redakteur: Dipl. -Ing. Ines Stotz

Sigmatek erweitert das Steuerungssystem S-Dias um zwei Prozessoreinheiten für anspruchsvolle Automatisierungsaufgaben. Die CPU-Module CP 311 und CP 312 überzeugen mit leistungsstarken Dual-Core-Prozessoren auf Basis der EDGE2-Technologie (2x 800 MHz).

Firmen zum Thema

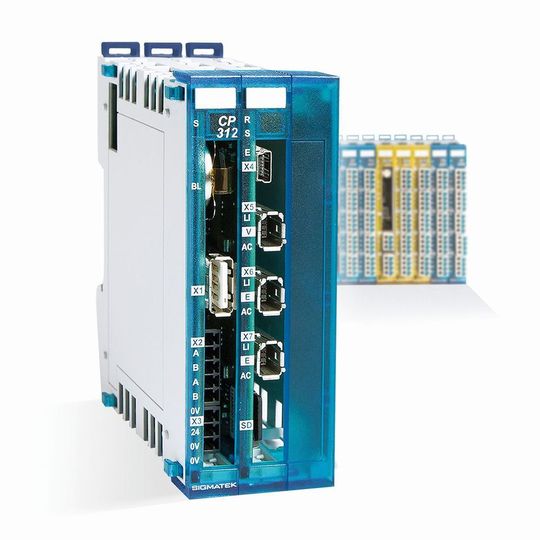

S-Dias CPU mit Dual-Core-EDGE2-Technology Prozessor
S-Dias CPU mit Dual-Core-EDGE2-Technology Prozessor
(Bild: Sigmatek)

Hohe Effizienz erreichen die beiden CPUs durch den integrierten nullspannungssicheren Arbeitsspeicher mit einem Datenvolumen von 256 MB (DDR3 RAM) und die interne Micro SD Karte (512 MB). Neben Echtzeituhr, Pufferbatterie und CAN stehen je ein USB-Host und ein USB-OTG (On-the-Go) bereit. Zudem sind eine Ethernet- und zwei Varan-Schnittstellen (CP 311) bzw. zwei Ethernet- und eine Varan-Schnittstelle (CP 312) integriert – auf nur 37,5 mm Breite.

Mit den S-Dias-Dual-Core-CPUs können bis zu 64 I/O-Module versorgt und angesteuert werden. Ein Prozessorkern übernimmt Realtime- und Cyclic-Tasks. Auf dem anderen Kern laufen Background- und weitere System-Tasks sowie das Linux-basierte Betriebssystem. Die leistungsfähigen CPUs eignen sich optimal für Mehr-CPU-Lösungen in Industrie 4.0-Anwendungen wie Predictive Maintenance. Sie sind für Ablauf-, Visualisierungs- und Motion-Aufgaben ausgelegt. Die Kommunikation läuft über das Echtzeit-Ethernetsystem Varan mit einer Busgeschwindigkeit von 100 Mbit/s. Auf die einzelnen I/O-Module kann innerhalb von 1,12 µs zugegriffen werden. Die Spannungsversorgung für CPU und I/O-Module ist direkt in den Modulen integriert.

Industrial Mini I/O-Steckverbinder erfüllen die hohen Anforderungen an Robustheit und Kompaktheit. Sie sorgen durch das 2-Punkt-Kontaktprinzip und einer stabilen Verriegelung für eine passgenaue und vibrationsfeste Steckverbindung. Die CP 311 und CP 312 lassen sich komfortabel mit der Engineering Suite LASAL nach IEC 61131-3 programmieren.

SPS IPC Drives: Halle 7, Stand 270
