Messtechnik Volkswagen setzt messtechnische Analysen für jede Dimension ein

| Autor / Redakteur: Svenja Schadek* / Sariana Kunze

Bei Volkswagen Braunschweig trägt die Qualitätssicherung der Kunststofftechnik die Verantwortung für die Freigabe von Serienteilen für die Produktion. Dazu werden die immer kleiner werdenden Produkte kontinuierlich überprüft. Eine Computertomographie-Workstation ermöglicht diese messtechnische Analyse von komplexen Kunststoffteilen, wie z.B. die des Betätigungsrades zur Luftstromregulierung für den Golf Plus und Tiguan.

Firmen zum Thema

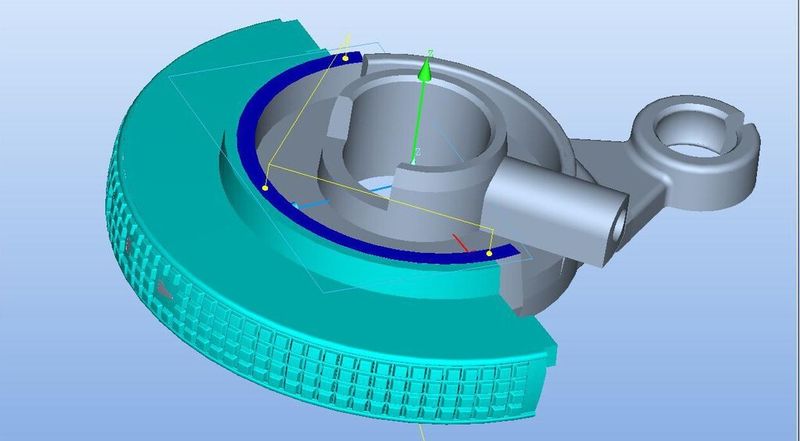

Computertomographie: Elementenauswahl für die manuelle Ausrichtung des Betätigungsrads für Fahrzeuglüftungen von Volkswagen in der Messsoftware Metrosoft Quartis.
Computertomographie: Elementenauswahl für die manuelle Ausrichtung des Betätigungsrads für Fahrzeuglüftungen von Volkswagen in der Messsoftware Metrosoft Quartis.
(Wenzel)

Für die vollständige Überprüfung der VW-Bauteile wurden verschiedenste taktile und optische Technologien eingesetzt. Um auch bei anspruchsvollen Kunststoffteilen einen einheitlichen Prüfprozess zu gewährleisten, hat VW in der Abteilung Qualitätssicherung Kunststofftechnik einen Computertomographen des Typs exaCT M von Wenzel Volumetrik in Betrieb genommen. Die Computertomographie-Workstation exaCT M bietet Möglichkeiten für die messtechnische Überprüfung von komplexen Kunststoffteilen. Mit taktilen Messsystemen sind diese Bauteile häufig nicht zuverlässig messbar.

Bildergalerie

Bildergalerie mit 5 Bildern

Analyse eines Betätigungsrades zur Luftstromregulierung

Betätigungsräder sind aus flexiblem Material gefertigt, nicht optimal zugänglich und auf Grund ihrer Größe nicht gut zu fixieren. Mit optischen Messverfahren können keine Innenstrukturen oder Hinterschnitte erfasst werden.

Die Computertomographie ist eine berührungslose und zerstörungsfreie Technologie, welche die vollständige Analyse selbst kleiner flexibler Kunststoffteile und innerer Strukturen ermöglicht. „Die Analyse und Auswertung eines Betätigungsrades, wie es zur Luftstromregulierung von Fahrzeuglüftungen verwendet wird, ist nur eine der zahlreichen Anwendungen, welche unsere Mitarbeiter täglich zu bewältigen haben“, erklärt Hans-Jürgen Knosalla, Leiter Messraum Kunststofftechnik bei VW Braunschweig. Bei diesem Bauteil, das in den Fahrzeugen Golf Plus und Tiguan verbaut wird, steht die dimensionale Auswertung im Vordergrund. Die Fertigungsmaße werden bestimmt und auf ihre Maßhaltigkeit hin überprüft.

Der erste Schritt einer CT-Auswertung besteht aus der Erzeugung der Scan-Daten. Dazu werden die Bauteile zunächst mit einer einfachen Fixiervorrichtung vor dem Verrutschen während des Scan-Prozess gesichert. Diese kann aus Hartschaum oder anderen Materialien geringer Dichte bestehen. Da die Computertomographie ein berührungsloses Verfahren ist, muss lediglich sichergestellt werden, dass das Bauteil während der 360°-Drehung nicht verrutscht.

Automatische Generierung von Volumenmodellen

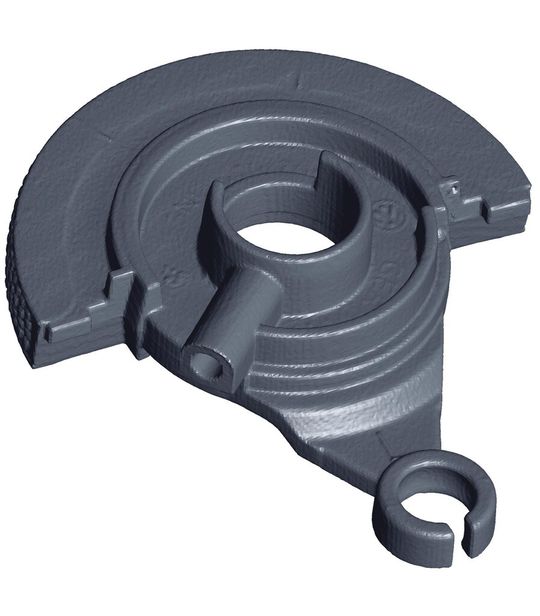

Die Computertomographie-Workstation scannt das Betätigungsrad.
Die Computertomographie-Workstation scannt das Betätigungsrad.
(Wenzel)
Während des Scanvorgangs werden von dem Bauteil in einzelnen Positionen zweidimensionale Durchstrahlungsbilder aufgenommen, sogenannte Projektionen. Aus einer Vielzahl solcher Projektionen, die aus Pixeln bestehen, werden dreidimensionale Volumenmodelle erzeugt. Diese bestehen aus Voxeln (dreidimensionale Pixel). Dieser Vorgang ist vollautomatisiert und läuft im Hintergrund während des Scans ab. Die für messtechnische Auswertungen notwendigen Flächendaten werden automatisch nach Beendigung des Scanvorgangs erzeugt. Sie bestehen aus einzelnen Dreiecken, die die Oberfläche des Messobjektes detailliert beschreiben. Sie sind Grundlage für die Auswertungen.

Der Messablauf für die dimensionale Auswertung findet, ähnlich der bekannten taktilen Methode, statt. Der Unterschied besteht darin, dass nicht das reale Bauteil angetastet wird, sondern dass die Flächendaten des gescannten Bauteils verwendet werden. Somit findet eine virtuelle Antastung statt.

Zunächst erfolgt die Ausrichtung des Bauteils. Dazu werden die zu messenden Elemente am CAD-Modell ausgewählt und anschließend die Messpunkte per Mausklick auf den Flächendaten gesetzt. Ist das Bauteil ausgerichtet, kann der folgende Messablauf automatisch ausgeführt werden. Entsprechend der Zeichnungsvorgaben werden alle weiteren Geometrie- und Freiformelemente erfasst und nach ISO Vorschriften ausgewertet. Dabei steht die vollständige Funktionalität der Messsoftware Metrosoft Quartis zur Verfügung. Die Ausgabe der Daten erfolgt in tabellarischen oder grafischen Messberichten.
