AC vs. DC

Warum Gleichstrom eine echte Alternative ist

| Redakteur: Katharina Juschkat

Eine Entladung am Tesla-Trafo erzeugt hochfrequente Wechselspannung. Die Tesla-Transformatoren haben sich nicht durchgesetzt, der Wechselstrom stattdessen schon. Wird er bald obsolet?
Eine Entladung am Tesla-Trafo erzeugt hochfrequente Wechselspannung. Die Tesla-Transformatoren haben sich nicht durchgesetzt, der Wechselstrom stattdessen schon. Wird er bald obsolet? (Bild: gemeinfrei / CC0)

Seit dem Stromkrieg Ende des 19. Jahrhunderts dominiert der Wechselstrom unsere Stromnetze. Das hat über viele Jahre durchaus Sinn ergeben – aber der sinkende Wirkungsgrad unseres Wechselstromnetzes und die veränderte Stromnutzung kann ein Umdenken erfordern.

Er gilt als einer der größten Genies seiner Zeit: Thomas Edison, der als Erfinder der Glühbirne in die Geschichte einging. Doch Edison war nicht das, für was wir ihn heute immer noch feiern: Weder erfand er die Glühbirne – er vermarktete bloß die Patentrechte, die seiner Firma gehörten – noch war er das Genie, für das ihn viele halten. Edisons erstes Kraftwerk arbeitete mit Gleichstrom, was ihn fortan entgegen aller Argumente zum eisernen Verfechter dieser Technik machte. Obwohl Wechselstrom offensichtliche Vorteile mit sich brachte – man kann die Spannung einfach anpassen, um Strom über große Distanzen zu übertragen – versuchte Edison, die Massen von seiner Technik zu überzeugen – und das mit brachialen Methoden.

Wechselstrom gewinnt den Stromkrieg

So stellte er Tiere auf eine Metallplatte, die mit einem Wechselstromgenerator verbunden war und tötete öffentlich Hunde, Katzen und Pferde, um die angebliche Gefahr, die von Wechselstrom ausgeht, zu verdeutlichen – was ihn übrigens zum geistigen Vater des elektrischen Stuhls machte. Bekanntlich haben sich Tesla und Westinghouse, die Erfinder des Wechselstroms, trotz allem Misskredit mit ihrer Technik durchsetzen können.

Es war die Weltausstellung in Chicago, die den beiden Erfindern letztlich dazu verhalf, die Welt von ihrer Technik zu überzeugen. Die Weltausstellung feierte 400 Jahre Kolumbus und dafür sollte die Ausstellung in einem Lichtermeer aufgehen. Edison glaubte den Auftrag schon in der Tasche zu haben, aber Westinghouse unterbot ihn um eine halbe Millionen Dollar. Die in elektrischem Licht erstrahlte Weltausstellung überzeugte nicht nur die fast 30 Millionen Zuschauer – die beiden Erfinder erhielten auch den Auftrag, das Kraftwerk am Niagarafluss zu bauen. Der Durchbruch der Wechselstromtechnik.

Automatisierung Aktuell

Ihre Automatisierungs-News im Überblick – jeden Montag, Dienstag und Donnerstag! Jetzt den Newsletter abonnieren:

* Ich bin mit der Verarbeitung und Nutzung meiner Daten gemäß Einwilligungserklärung und AGB einverstanden.
Spamschutz:
Bitte geben Sie das Ergebnis der Rechenaufgabe (Addition) ein.

Jetzt, fast 125 Jahre später, hat sich das Blatt gewendet – die Gleichstromtechnik macht aus vielen Gründen heute tatsächlich mehr Sinn als der Wechselstrom, denn die Art und Weise, wie wir Strom erzeugen, verteilen und verbrauchen, hat sich grundlegend geändert. Das wird auch in der Industrie auf allen Ebenen einschließlich der Verbindungstechnik tiefgreifende Veränderungen mit sich bringen und stellt uns vor neue physikalische und technische Herausforderungen.

Welche Vorteile Gleichstrom bringt

Zuhause oder in Fabriken verteilt sich Strom über Niederspannungsnetze, entweder über Schukosteckdosen oder über Drehstromanschlüsse. Dabei benötigen heutzutage immer mehr Elektrogeräte Gleichstrom: Computer und andere elektronische Geräte oder LED-Lampen arbeiten mit Gleichstrom und brauchen deshalb ein Netzteil zur Wandlung. In den nächsten Jahren kommen noch Elektroautos dazu. Bei Antrieben in der Industrie kommen zur Drehzahlregelung immer häufiger Frequenzumrichter mit einem Gleichspannungszwischenkreis zum Einsatz. Würde man auf Gleichspannungsnetze mit zentraler Spannungswandlung setzen, so würden diese vielen Wandler überflüssig. In der Automobilindustrie gibt es bereits Pilotprojekte, um ganze Fertigungseinheiten nur mit Gleichstrom zu versorgen. Sie enthalten auch Batterien zum kurzzeitigen Speichern von Energie.

Fast die Hälfte unserer Energie geht verloren

Das überzeugendste Argument für den Wechsel ist der Wirkungsgrad. Früher, als Kohle- und Kernkraftwerke Wechselstrom ins Netz speisten und Staubsauger und Glühbirnen diesen auch direkt verwerteten, lag der Gesamtwirkungsgrad der Versorgung mit elektrischer Energie in Deutschland bei etwa 65 Prozent. Oder anders gesagt: Etwa ein Drittel der elektrischen Energie ging verloren, etwa durch Wärmeverluste. Heute verschärft sich die Lage zusehends, denn mit Photovoltaikanlagen und -kraftwerken und der zunehmenden Installation von Batteriespeichern gelangt immer mehr Strom ins Netz, der erst von Gleich- in Wechselspannung gewandelt werden muss. Dabei entstehen Verluste. Ebenso auf der Seite der Verbraucher: Netzteile werden heiß – ein fühlbarer Beweis, dass dabei Energie vergeudet wird. Dadurch ist der Wirkungsgrad unseres Energienetzes auf schätzungsweise 56 Prozent gesunken – und wird weiter sinken, wenn nicht grundlegend umgedacht wird.

Die Alternative ist der Einsatz von Gleichstrom-Technik für die Übertragung über große Distanzen mittels Hochspannungs-Gleichstromübertragung – kurz HGÜ – sowie Niederspannungsnetze mit Gleichstrom in Haushalten und Industrie, an die man zum Beispiel sein Notebook, oder auch einen industriellen Antrieb, direkt – ohne Netzteil oder Wechselrichter – anschließen kann. Mit einer Photovoltaikanlage auf dem Dach und einem Elektroauto in der Garage wäre die Effizienz unübertroffen. Ein konsequent auf Gleichstrom ausgelegtes Energienetz käme auf einen Gesamtwirkungsgrad von 90 Prozent. Bei einem höheren Wirkungsgrad von zehn Prozent könnten die zwei größten Braunkohlekraftwerke in Deutschland abgeschaltet werden, das würde 63 Millionen Tonnen CO2 – zwölf Prozent des deutschen Kraftwerksausstoßes – einsparen, bei Stickoxiden wären es sogar 29 Prozent.

Seminartipp Unablässig treten Änderungen der Belastung in unseren Stromnetzen auf. In dem Seminar „Spannungsqualität und Netzrückwirkungen“ lernen Teilnehmer, Störungen im Netz erkennen zu können, Messkonzepte vorzuschlagen und durchzuführen und eine erste Analyse der Messdaten erstellen zu können.
Anmeldung: www.b2bseminare.de/spannungsqualitaet-und-netzrueckwirkungen

Warum vermehrt Gleichstrom in unsere Stromnetze eingespeist wird

Schon bei der Stromerzeugung würde ein Gleichstormnetz immer mehr Vorteile bringen. Bisher erfolgt die Energieerzeugung zwar mit Wechselstrom, beispielsweise in den Generatoren großer Kohle- und Kernkraftwerke, aber auch in Wasserturbinen. Die verteilen ihre Energie über ein Wechselspannungs-Stromnetz. Doch zunehmend dringen Erzeuger ins Netz, die ihre Energie als Gleichstrom bereitstellen: Photovoltaikanlagen zum Beispiel, die zunehmend auch durch Batterien oder chemische Speicher unterstützt werden. Die Umwandlung von Gleich- in Wechselstrom bringt jedoch Verluste mit sich – ein Gleichstromnetz wäre für diese Erzeuger die bessere Wahl.

Stromnetz wird dezentraler und kleinräumiger

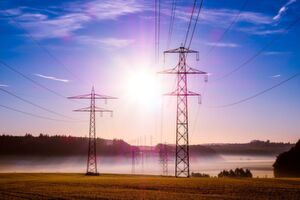

Bisher verteilen große Kraftwerke ihre Energie sternförmig in umliegende Regionen. Doch mit den wachsenden Erneuerbaren Energien erfolgt auch ein Umdenken im Stromnetz.
