HGÜ-Plattform Borwin2: Erste Siemens Offshore-Plattform geht ans Netz

05.02.2015 | Redakteur: M.A. Bernhard Richter

Siemens hat mit Borwin2 die erste Nordsee-Netzanbindung an Tennet übergeben. Der deutsch-niederländische Netzbetreiber hat das Projekt nach Abschluss der erfolgreichen Testläufe von Siemens abgenommen. Damit befindet sich die Verbindung nun im kommerziellen Betrieb.

Firmen zum Thema

Siemens AG

Haus der Technik e.V.

ISG Industrielle Steuerungstechnik GmbH

B&R Industrie-Elektronik GmbH

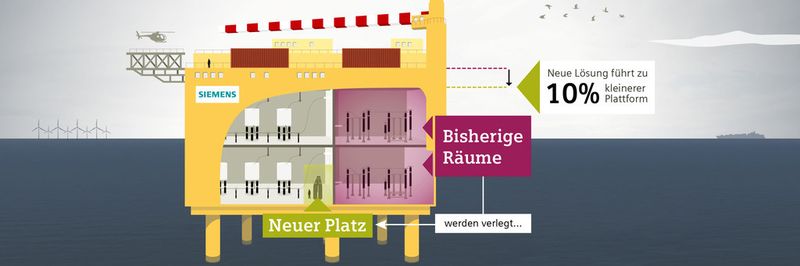

Die neue gasisolierte Schaltanlage mit 320 Kilovolt (kV) spart im Vergleich zu bisherigen luftisolierten Lösungen bis zu 95 Prozent Platz. Beim Einsatz auf einer Offshore-Plattform kann die Plattformgröße so um etwa 10 Prozent reduziert werden.
(Bild: Siemens)

Die Offshore-Plattform der Borwin2-Anbindung liegt etwa 100 km von der Küste entfernt – nordwestlich der namensgebenden Insel Borkum. Insgesamt können mit diesem Netzanschluss knapp 800 MW an sauberem Windstrom übertragen werden, was zur Versorgung von etwa einer Million deutscher Haushalte reicht.

„Damit ist die weltweit erste Offshore-Netzanbindung in effizienter Gleichstromtechnik in den kommerziellen Betrieb gegangen. Wir sind stolz, dass Siemens dieses anspruchsvolle und herausfordernde Pionierprojekt trotz der vielen Widrigkeiten auf hoher See gemeistert hat“, sagte Jan Mrosik, CEO der Division Energy Management von Siemens.

Bildergalerie

Mit Hilfe der Hochspannungsgleichstromübertragung (HGÜ) kann der in den Windparks erzeugte Wechselstrom in verlustarmen Gleichstrom umgewandelt werden. Zunächst transformieren mehrere im Windpark verteilte Umspannplattformen den erzeugten Wechselstrom, bevor er von einer HGÜ-Plattform in Gleichstrom umgewandelt wird. Über ein Seekabel wird er an Land gebracht und dort wieder in Wechselstrom umgewandelt. Üblicherweise wird die HGÜ-Technologie ab einer Kabellänge von etwa 80 Kilometern eingesetzt.

Über 100 Mitarbeiter begleiten die Installation auf hoher See. Neben den bis zu 100 Meter langen Stahlpfeilern, die einen Durchmesser von bis zu 3,2 Metern und eine Wandstärke von acht Zentimetern erreichen, sind die Mitarbeiter (vorne links im Bild) kaum zu erkennen.

Am Installationsort, 20 Kilometer nordwestlich der Küste Helgolands, werden die Stahlpfeiler im Meeresboden verankert. Mit ihrer Länge von bis zu 100 Metern sind sie so groß wie das Londoner Wahrzeichen Big Ben und stellen sicher, dass die Plattform fest verankert ist.

Die Größe der Stahlpfeiler wird deutlich, wenn die Monteure mit ihrer Arbeit beginnen: Sechs Personen haben dort Platz (Bild). Eine Hubinsel am Installationsort dient den Mitarbeitern als Quartier, damit sie nicht täglich zurück an Land müssen. Schließlich befindet sich die Plattform 85 Kilometer vor der deutschen Küste. Die Zeit für die Anreise beträgt etwa zwei Stunden mit dem Helikopter oder 16 Stunden mit dem Schiff.

Bildergalerie mit 14 Bildern

Die Borwin2-Offshore-Plattform ist 51 m breit, 72 m lang, 25 m hoch und wiegt inklusive Unterkonstruktion rund 16.000 t. Bereits im April 2014 hatte Siemens die Installation der Plattform in der dort 39 m tiefen Nordsee ausgeführt. Angeschlossen an Borwin2 ist der Windpark Global Tech 1, der aus 80 Windkraftanlagen besteht. Fünfzig Prozent der Netzanschlusskapazität von Borwin2 stehen für den Anschluss eines zweiten Windparks zur Verfügung.

Netzbetreiber Tennet hatte Mitte 2010 das Konsortium aus Siemens und dem italienischen Kabelspezialisten Prysmian mit der Offshore-Netzanbindung Borwin2 beauftragt. Siemens realisiert fünf Nordsee-Netzanbindungen für Tennet: Helwin1 (576 MW) und Helwin2 (690 MW) vor Helgoland, Borwin2 (800 MW) und Borwin3 (900 MW) vor Borkum sowie Sylwin1 (864 MW) vor Sylt.

3,8 Gigawatt Übertragungsleistung

Die nächsten drei Netzanbindungen Helwin1 und Sylwin1 sowie Helwin2 sind weitgehend fertiggestellt und sollen nach und nach im ersten Halbjahr 2015 in den kommerziellen Betrieb gehen. Den neuesten Auftrag für eine Netzanbindung in der Nordsee, Borwin3, erhielt Siemens im Konsortium mit Petrofac im Frühjahr 2014. Die Inbetriebnahme dieser fünften Netzanbindung von Siemens ist für 2019 geplant. Die von Siemens für Tennet realisierten Netzanbindungen werden in Summe über 3,8 GW an Übertragungsleistung verfügen und so Offshore-Windkraft zur Versorgung von knapp fünf Millionen Haushalten übertragen. (br)
