Induktiven Näherungsschalter

Die kleinsten eigenständigen Sensoren der Welt

| Redakteur: Dipl. -Ing. Ines Stotz

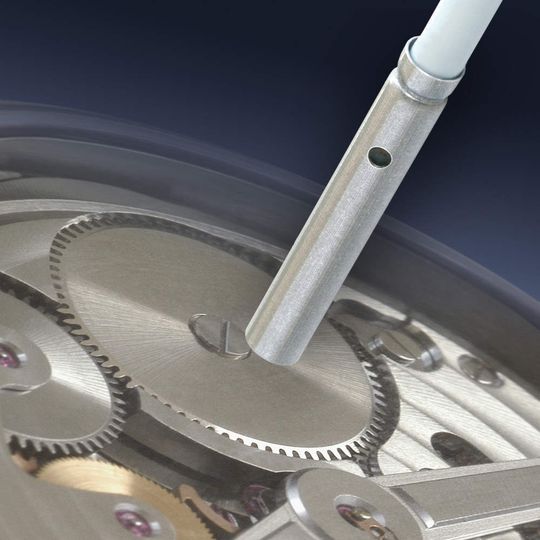

Mit nur drei mm Durchmesser sind die induktiven Näherungsschalter von Contrinex nicht nur die kleinsten Sensoren mit vollständig integrierter Auswertelektronik – sie verfügen außerdem

Firmen zum Thema

( Archiv: Vogel Business Media )

Mit nur drei mm Durchmesser sind die induktiven Näherungsschalter von Contrinex nicht nur die kleinsten Sensoren mit vollständig integrierter Auswertelektronik – sie verfügen außerdem über eingebaute Schutzfunktionen wie Kurzschluss- und Überlastschutz sowie eine LED zur Statusanzeige. Darüber hinaus sind die Miniatursensoren des Schweizer Sensorspezialisten auch mit erhöhtem Schaltabstand erhältlich.

Mit zunehmender Miniaturisierung und wachsender Komplexität, beispielsweise im Maschinen- und Anlagenbau, werden auch immer kompaktere Sensoren benötigt, die dennoch die volle Funktionalität ihrer größeren Verwandten aufweisen. Dementsprechend hat Contrinex mit der Serie 300 bündig einbaubare, induktive Näherungsschalter in den Baugrößen drei mm glatt und M4 entwickelt. Diese sind in einem Edelstahlgehäuse untergebracht und erfüllen die Schutzart IP 67, sind also auch für rauere Umgebungen geeignet.

Weitere Miniatursensoren

Basierend auf den Schaltern der Serie 300 hat Contrinex zudem Miniatursensoren der Serie 620 im Programm. Diese wurden bei den gleichen kompakten Maßen und der gleichen Ausstattung auf einen erhöhten Schaltabstand verbessert und erreichen so beispielsweise bei drei mm Durchmesser einen Schaltabstand von 1,0 mm.

Ab einer Baugröße von vier mm sind weitere induktive Miniatursensoren erhältlich. Neben einem mit nur zehn mm Länge besonders kurzen Sensor in 2-Leitertechnik (NAMUR) bietet Contrinex bei dieser Baugröße auch das erste Gerät mit großem Schaltabstand nach dem Condist-Verfahren an. Dieses patentierte Funktionsprinzip erlaubt beispielsweise bei dem vier-mm-Sensor einen Schaltabstand von 2,5 mm. Ab einer Breite von fünf mm wird das Produktprogramm dann schließlich durch die ersten quaderförmigen Geräte ergänzt.

Photoelektrische Miniatursensoren

Neben den induktiven Näherungsschaltern bietet der Sensorspezialist auch die kleinsten photoelektrischen Miniatursensoren mit integrierter Auswertelektronik an. Diese sind in den Bauformen vier mm glatt und M5 sowohl als Reflexions-Lichttaster mit oder ohne zylindrischen Lichtstrahl als auch als Einweg-Lichtschranke erhältlich. Die photoelektrischen Schalter erreichen, je nach Ausführung, Schaltabstände bis zu 250 mm, sind ebenso wie ihre induktiven „Brüder“ edelstahlummantelt und erreichen die Schutzart IP67.

Messehinweis: SPS/IPC/Drives 2009, Messestand: 1-561, 4A-221
