Anschlusstechnik Durchführungsklemme ganz fix verrastet

Redakteur: Dipl. -Ing. Ines Stotz

Beim Geräteaufbau mit Wand- oder Gehäusedurchführung ist meist wenig Raum und Fläche verfügbar. Gefragt sind bei vielen Applikationen aber nicht nur platzsparende, sondern auch flexible Anschlusssysteme. Weidmüller entwickelte hierfür eine Durchführungsklemme mit Push-In-Anschlusstechnik.

Firmen zum Thema

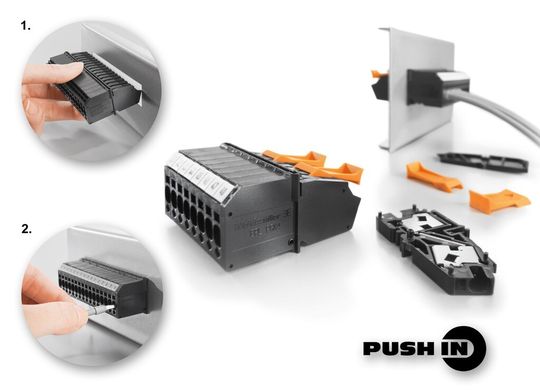

Komfort und Kostenersparnis bieten die Weidmüller-Durchführungsklemmen in Push-In-Anschlusstechnik. Detail 1: Hochpolige Klemmenblöcke lassen sich schnell und platzsparend in die Gehäusewand einrasten. Detail 2: Der Push-In-Anschluss nimmt Leitungen mit Aderendhülsen bis 4 mm2 auf.
Komfort und Kostenersparnis bieten die Weidmüller-Durchführungsklemmen in Push-In-Anschlusstechnik. Detail 1: Hochpolige Klemmenblöcke lassen sich schnell und platzsparend in die Gehäusewand einrasten. Detail 2: Der Push-In-Anschluss nimmt Leitungen mit Aderendhülsen bis 4 mm2 auf.
(Bilder: Weidmüller)

Die neue Omnimate-Durchführungsklemme PGK 4 erweist sich als komfortabel und kosteneffizient bei der Montage und beim Anschließen der Leiter. Die Push-In-Anschlusstechnik erlaubt einen einfachen und werkzeuglos bedienbaren Leiteranschluss auf der Geräteinnen- und Außenseite.

Durch die Scheibenbauweise mit einer Scheibenbreite von nur 5,1 mm lassen sich hochpolige Anschlussblöcke schnell, einfach und platzsparend aufbauen. Weidmüller stellt mit seiner Durchführungsklemme PGK 4 nach eigenen Angaben die derzeit kompakteste und schnellste Lösung für Gehäusedurchführungen zur Verfügung.

Bildergalerie

Sekundenschnell verrastet – weniger Montagekosten

Die Klemme reduziert - dank einfacher Handhabung - die Montagekosten. Auf einfachste Weise verrasten Anwender die Scheiben und fixieren binnen Sekunden den Klemmenblock im Gehäuseausschnitt. Die von Weidmüller neu entwickelte Verrastung der Klemmblöcke sorgt für einen sicheren und zuverlässigen Halt der Gerätedurchführung – sie eignet sich für Wandstärken von 1,50 mm bis 3,00 mm.

Vibrationssicher angeschlossen

Mittels Push-In-Anschlusstechnik kontaktieren Anwender die Leiter schnell und komfortabel. Sie erfüllt die Forderung nach dauerhaften und vibrationssicheren Kontakten. Bei den Durchführungsklemmen sind feindrähtige Leiter mit Aderendhülse (AEH) (DIN 46228/1) und eindrähtige Leiter direkt steckbar.

Realisieren lassen sich Leiteranschlüsse im Querschnittsbereich bis 4 mm² mit Aderendhülse. Eine vereinfachte Funktionskontrolle - mittels leicht zugänglicher Diagnose-Testpunkte - können Anwender jederzeit vornehmen.
