Netzwerk Ein Gateway für alle industriellen Ethernet-Protokolle

| Redakteur: Dipl. -Ing. Ines Stotz

Das Gateway NT 151-RE-RE erweitert Hilscher’s Gateway-Produktreihe um einen Umsetzer, der E/A-Daten zwischen zwei beliebigen industriellen Ethernet-Netzwerken konvertiert. Insgesamt werden 34 ladbare Protokollkombinationen für die Systeme Profinet, Ethercat, Ethernet/IP, Powerlink und Sercos in Slave zu Slave oder Slave zu Master-Kombination unterstützt.

Firmen zum Thema

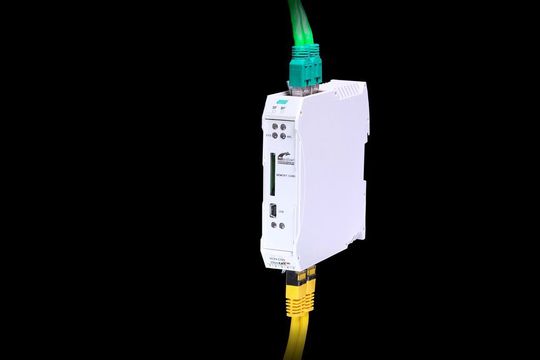

(Bild: Hilscher)

Zwei Netzwerk-Controller im Gerät trennen beide Netzwerke physisch und handeln die Protokolle unabhängig voneinander ab. Ein gemeinsamer Speicher dient zur Datenübergabe der zyklischen E/A-Daten, wobei hierbei ein beliebiges E/A-Datenmapping durchführbar ist. An der Geräteober- und -unterseite befindet sich jeweils eine Dual-Ethernet-Buchse mit Switch-Funktion, was die Realisierung von Stern, Ring sowie auch Linien-Netzwerktopologien für jede Netzwerkseite ermöglicht.

Konfiguriert wird das Gerät über eine Mini-USB Buchse mit Hilfe der Windows-Software Sycon.net. Hierüber werden sowohl die verschiedenen Protokollkombinationen sowie auch die Parameter für das primäre und sekundäre Netzwerk geladen. Geräte die für Master-Funktion freigeschaltet sind, können als sekundäres Protokoll auch einen vollwertigen Master ausprägen.

Die jetzt veröffentlichte Software-Ausbaustufe sieht die Übertragung von rein zyklischen Daten mit einer Durchlaufzeit von 5 ms zwischen beiden Netzwerken vor. Eine bereits geplante Software-Erweiterung wird auch den azyklischen Datentransport zwischen den Protokollen unterstützen.
