Kit Encoder

Encoder-Portfolio für Motorfeedback-Einsätze erweitert

| Redakteur: Gudrun Zehrer

Posital erweitert sein Kit Encoder-Portfolio für Motorfeedback-Einsätze weiter. Dazu zählen magnetische Stepper Kits, die gezielt für Schrittmotoren konzipiert sind sowie Hohlwellen- bzw. Through-Hollow-Einbau-Kits mit kapazitiver Messtechnik.

Firmen zum Thema

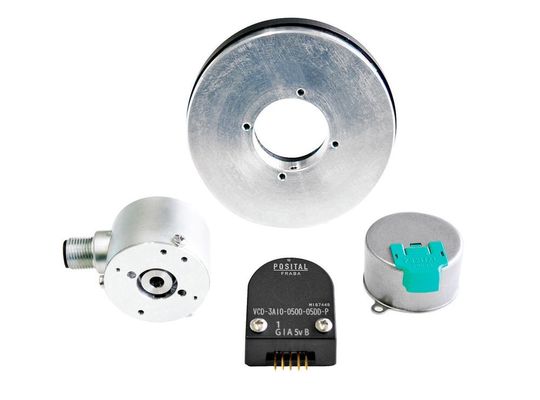

Große Vielfalt: Zusätzlich zu seinen magnetischen Kit Encodern (rechts) hat Posital sein Portfolio an Montage-Kits für Motorfeedback-Anwendungen jetzt auf breiter Front erweitert.
Große Vielfalt: Zusätzlich zu seinen magnetischen Kit Encodern (rechts) hat Posital sein Portfolio an Montage-Kits für Motorfeedback-Anwendungen jetzt auf breiter Front erweitert.
(Bild: Posital)

Nach der Markteinführung der magnetischen Montagekits für Servomotoren, die vor zwei Jahren die Lücke zwischen Resolvern und aufwendigen Optik-Systemen geschlossen haben, erweitert Posital sein Kit Encoder-Portfolio für Motorfeedback-Einsätze weiter.

Frischer Wind bei Motorfeedback

Dazu zählen beispielsweise magnetische Stepper Kits, die gezielt für Schrittmotoren konzipiert sind und noch mehr Performance in dieses Segment bringen sollen. Ebenfalls neu sind Hohlwellen- bzw. Through-Hollow-Einbau-Kits mit kapazitiver Messtechnik, die laut Posital im Handumdrehen auf der Achse von Motoren oder Roboterarmen installiert sind. Abgerundet wird das Motorfeedback-Angebot durch inkrementale optische Kits für die Drehzahlregelung von kleinen Antrieben sowie Motoren mit geringer Leistung.

Direkte Messung von Drehposition und -geschwindigkeit

Konzipiert sind die Kit Encoder als montagefertige Bauteile. Sie lassen sich in Motoren oder artverwandte „Host-Geräte“ einbauen, um hier Echtzeitmessungen der Drehposition (Winkelverschiebung) oder der Drehgeschwindigkeit vorzunehmen. Anders als Anbaudrehgeber verfügen die Montage-Kits in der Regel weder über ein abgedichtetes Gehäuse noch über Kugellager oder eine separate Welle. Sie sind so konstruiert, dass sie sich nahtlos in das „Host“-Gehäuse einfügen. Ausgestattet sind sie mit rotierenden Komponenten, die unmittelbar mit der Welle des Motors verbunden werden. Dies führt zur direkten Messung von Drehposition und -geschwindigkeit.

Magnetische Kit Encoder für Servomotoren

Für Servomotoren eignen sich die 2016 gestarteten magnetischen Kit Encoder mit 17 Bit Auflösung und energieautarker Multiturn-Fähigkeit. Die handlichen wie robusten Kits, die resistent gegen Schmutz, Feuchtigkeit oder Vibration sind und unter normalen Werksbedingungen montiert werden können, sind laut Posital mit ein paar Handgriffen in gängigen Servomotoren installiert. Die fürs Energy Harvesting eingesetzten Wiegand-Sensoren machen Batterien überflüssig und sorgen für wartungsfreien Betrieb. Als großes Plus erweisen sich die nicht-proprietären Kommunikationsschnittstellen, einschließlich SSI, BiSS C sowie BiSS Line, mit der die immer populärer werdende Einkabel-Technik unterstützt wird.

Stepper Kits für Schrittmotoren

Was bei Servomotoren schon länger geht, greift jetzt auch bei Schrittmotoren. Der Hersteller gibt an, das Know-how aus magnetischer Abtasttechnik und Multiturn-Funktionalität per Wiegand-Effekt für den Roll-Out von speziellen Stepper Kits genutzt zu haben. Sie sind so konstruiert, dass ihre mechanische Anbindung deckungsgleich zum ‚Footprint’ etablierter Inkrementalgeberkits ist. Als Merkmal dieses Designs wird genannt, dass die Stepper Kits aus dem Stand das Aufrüsten von Schrittmotoren zur vollwertigen absoluten Positionssteuerung ermöglichen.

Inkrementale optische Kits für kleine Antriebe

Ebenfalls neu sind inkrementale optische Kits, die den Baukasten nach unten abrunden. Geeignet sind sie für Einsätze in kleinen Antrieben sowie Motoren mit geringer Leistung. Sie sind einfach, robust und leicht zu installieren. Dabei warten auch sie mit einer Montagefläche auf, die mit optischen Kit Encodern anderer Hersteller kompatibel ist. Verfügbar sind sie mit unterschiedlichen Auflösungen.

Hohlwellen-Einbau-Kit basieren auf kapazitiver Messtechnik

Ein völlig anderes Design greift bei den neuen Through Hollow Kits, die auf robuster kapazitiver Messtechnik basieren. Die Hohlwellen-Einbau-Kits sind so konzipiert, dass sich das Messelement auf der Achse eines Motors oder Roboterarms montieren lässt. Ihre schlanke Bauart (nur 18 mm dick) und die große zentrale Öffnung (30 oder 50 mm) macht sie für viele Anwendungen anwendbar. Mehrwert bieten auch hier die batterielosen Multiturn-Modelle, die mittels Wiegand-Zähler realisiert sind.
