Engineering-Software Glück auf! Mit E-CAD im Bergbau

| Redakteur: Ines Stotz

Seit fast 20 Jahren setzt die Bochumer Eickhoff Bergbautechnik GmbH ECSCAD ein, um Elektrodokumentationen für seine Walzenlader zu entwickeln. Die Software hat sich als zuverlässiges Werkzeug bewährt, und die Zusammenarbeit mit Mensch und Maschine ist eine Erfolgsgeschichte mit Zukunftspotenzial.

Firmen zum Thema

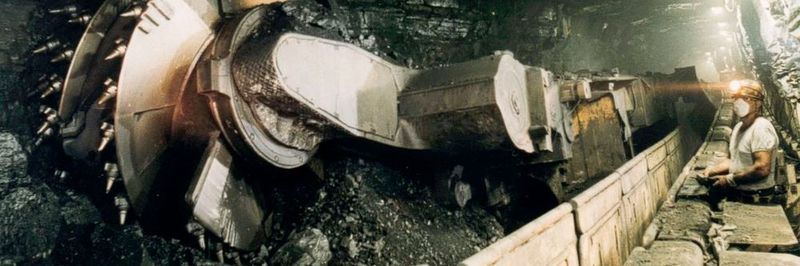

Mit ECSCAD konzipierte Elektrik setzt die riesigen Walzenlader unter Tage in Gang.
Mit ECSCAD konzipierte Elektrik setzt die riesigen Walzenlader unter Tage in Gang.
(Bild: Mensch und Maschine)

Das Familienunternehmen Eickhoff hat sich schon Ende des 19. Jahrhunderts den Herausforderungen des Untertagebergbaus verschrieben. Wenige Jahrzehnte später begann man, den internationalen Markt zu erobern. Schon 1926 erhielt das Unternehmen den ersten Großauftrag aus Russland, Mitte der 1970er Jahre wurde Eickhoff als erster westlicher Lieferant überhaupt für Bergbauausrüstungen in China zugelassen. Dank der Eickhoff Walzenlader erzielen Kohle- und Kalibergwerke in China und Australien heute Produktionsrekorde. Die effizienten Untertage-Riesen sind weltweit im Einsatz.

Bildergalerie

Bildergalerie mit 5 Bildern

Jeder Walzenlader ist anders

Entwickelt und produziert werden die zuverlässigen „Kumpel“ in Bochum, montiert schließlich am Einsatzort – unterirdisch. Auch die gesamte Elektrik der Walzenlader wird in Bochum konzipiert. Ein rund 25-köpfiges Team erfahrener Planer und Ingenieure befasst sich damit, Steuerungen für die verschiedenen Komponenten zu entwickeln. „Beim Kohleabbau setzt man zum Beispiel Wasser ein, um die Staubentwicklung zu reduzieren“, erzählt Konstrukteur Holger Malangeri. „Wir müssen dafür sorgen, dass die entsprechenden Düsen korrekt angesteuert werden. Bei Maschinen für andere Einsatzorte gibt es zum Beispiel Komponenten zur Methanüberwachung. Kurz: Jede Maschine ist anders, jeder Stromlaufplan auch.“

Für gute Zusammenarbeit: DWG

Software von Autodesk ist seit langem Standard bei den Maschinenbauern von Eickhoff – klar, dass man sich bei der Auswahl einer E-CAD-Software vor allem für Systeme interessiert hat, die auf AutoCAD basieren und Pläne im Original-DWG-Format erzeugen. Schon im Jahr 2000 hatte Eickhoff sich für ECSCAD von Mensch und Maschine (MuM) entschieden. Die Tatsache, dass ECSCAD DWG-Dateien erzeugt, ist unverzichtbar: Heute werden die Konstruktionszeichnungen der so genannten Einschübe – das sind die Baueinheiten in der elektrischen Energieverteilung – und die Elektropläne einfach als DWG-Dateien „zusammengehängt“.

Sinnvolle Auswertungen mit ECSCAD

„Wir beginnen unsere Projekte ganz klassisch mit dem Stromlaufplan“, sagt Holger Malangeri. Angebunden ist eine Access-Datenbank. Das ist für Eickhoff eine kostengünstige Lösung, da diese Datenbanksoftware schon im Unternehmen vorhanden war. Über den Artikelcode sind das Symbol im Plan und der Artikel in der Datenbank verknüpft. Auf diese Weise lassen sich mit ECSCAD Auswertungen wie Potenzial-Querverweislisten und Klemmenpläne ausdrucken.

Gerade die Klemmenpläne sind für die Techniker vor Ort wichtig, denn die Maschinen werden in Einzelteilen an die Zechen geliefert und unter Tage montiert. „Das ist auch der Grund, warum unsere Pläne so klein sind“, schmunzelt Holger Malangeri. „Wir bringen auf 50 bis 60 Seiten das unter, wozu andere ein paar 100 Seiten brauchen. Dafür sind unsere Seiten dichter. Der Monteur muss sich jedes Mal einlesen, aber er braucht kein komplettes Buch unter Tage mitzunehmen.“

Praktisch: ECSCAD kann Russisch

Wartungstechniker und Monteure erhalten die Pläne als intelligente PDF-Dateien, bei denen sich nach Bedarf einzelne Layer ausschalten lassen. Das ist besonders für die Maschinen wichtig, die ins Ausland geliefert werden. Hier spielt ECSCAD einen speziellen Trumpf aus: Die Fremdsprachendatenbank. Holger Malangeri und seine Kollegen können Pläne in deutscher, englischer und russischer Sprache oder beliebigen Kombinationen liefern. Jede Sprache wird auf einem eigenen Layer dargestellt. Die Möglichkeit im PDF Layer ein- und auszuschalten, führt also zu übersichtlichen und für alle Beteiligten verständlichen Plänen. Im Augenblick wird die Sprachdatenbank um Türkisch und Tschechisch erweitert; sogar Chinesisch wäre möglich.

Guter Draht zum Systemhaus

Für die Elektroingenieure bei Eickhoff ist ECSCAD ein zuverlässiges Werkzeug. Bei kleineren Anwendungsfragen hilft man einander gegenseitig oder sucht Antworten im Internetforum cad.de, das von MuM mit-moderiert wird. Bei Updates nutzt man Schulungen, um alle neuen Funktionen schnell produktiv einsetzen zu können. „Wenn wir wirklich mal essenzielle Probleme haben, gehe ich schon mal den ‚kleinen Dienstweg‘, weil ich viele Leute bei Mensch und Maschine von Anwendertreffen kenne“, erklärt Holger Malangeri. „Uns steht also immer ein kompetentes Betreuungsteam zur Verfügung.“
