Induktive Wegaufnehmer und Taster mit Trägerfrequenzverstärker

| Redakteur: Gudrun Zehrer

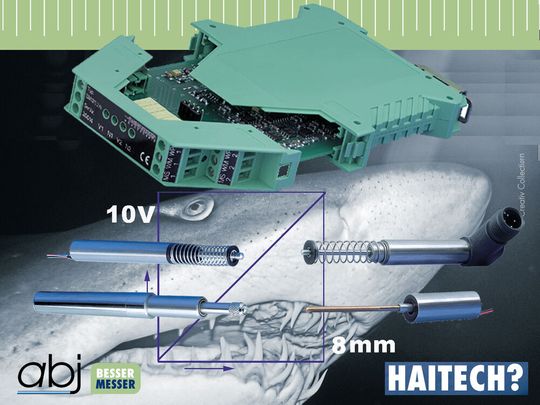

Der robuste, vergossene Aufbau der induktiven Taster und Wegaufnehmer von A.B. Jödden ermöglicht den Einsatz unter schwierigen Umweltbedingungen.

Firma zum Thema

Bei begrenztem Einbauraum bieten die induktiven Wegaufnehmer mit einem Außendurchmesser von 10 mm und einer Gesamtlänge von 20 mm einen Messhub von max. 8 mm bei einer Linearität von 0,25 %.
Bei begrenztem Einbauraum bieten die induktiven Wegaufnehmer mit einem Außendurchmesser von 10 mm und einer Gesamtlänge von 20 mm einen Messhub von max. 8 mm bei einer Linearität von 0,25 %.
(Bild: A.B. Jödden)

Die induktiven Wegaufnehmer und Feintaster erfassen Messwege bis zu ± 10 mm mit Auflösungen im µm-Bereich. Bei den Feintastern wird der Stößel über eine integrierte oder bei größeren Messwegen außenliegende Feder in die Ruhestellung gedrückt. Die Messspitzen (DIN 878 M 2,5) und die Feder können für unterschiedliche Messaufgaben ausgetauscht werden. Bei begrenztem Einbauraum bieten die induktiven Wegaufnehmer mit einem Außendurchmesser von 10 mm und einer Gesamtlänge von 20 mm einen Messhub von max. 8 mm bei einer Linearität von 0,25 %.

Wegaufnehmer schock- und vibrationsfest

Die Wegaufnehmer können in einem Temperaturbereich von –40 °C bis 120 °C eingesetzt werden. Eine Temperaturkompensation ist durch den streng symmetrischen Spulenaufbau nicht erforderlich. Die externe Elektronik wandelt die Stößelbewegung in ein wegproportionales Signal um. Hohe Schock- und Vibrationsfestigkeit (Schock 250 g SRS; Vibration 20 g rms) sowie die Schutzart IP 67 werden durch die vergossene Ausführung erreicht.

Trägerfrequenzverstärker in Modulbauweise

Zur Speisung und Signalaufbereitung sind Trägerfrequenzverstärker in Modulbauweise für einen oder zwei Kanäle entwickelt worden. Sie enthalten einen stabilisierten Trägerfrequenzoszillator, einen phasenabhängigen Demodulator und die Signalaufbereitung. Damit sind Ausgangssignale von ± 10 VDC, 0 bis 10 VDC oder 0(4) bis 20 mA möglich. Mit Trimmpotentiometern werden der Nullpunkt und die Verstärkung eingestellt.

Die Serie SM12 ist für maximal 2 Kanäle ausgelegt und wird als offene Platine – oder in Normschienengehäuse eingebaut – geliefert.
