Inspektionskamera Inspektionskamera für MPO-Glasfasertrunks

| Redakteur: Rebecca Näther

Fluke Networks hat die Inspektionskamera FI-3000 Fiberinspector Pro für MPO-Endflächen in sein Sortiment aufgenommen. Die MPO-Inspektionskamera bietet eine schnelle Ansicht von der kompletten Endfläche bis zur einzelnen Faser.

Firma zum Thema

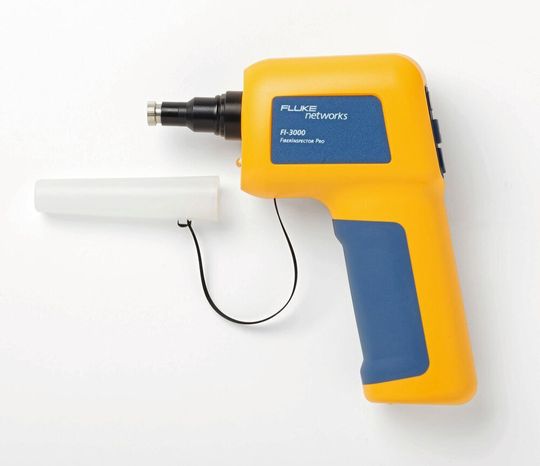

Techniker können mit der Inspektionskamera FI-3000 Fiberinspector Pro die Faserendfläche mit der Live View-Funktion sofort sehen und dann die einfache gestenbasierte Oberfläche zum Vergrößern einzelner Fasern oder zum Durchführen einer sekundenschnellen automatisierten Pass/Fail-Analyse verwenden.
Techniker können mit der Inspektionskamera FI-3000 Fiberinspector Pro die Faserendfläche mit der Live View-Funktion sofort sehen und dann die einfache gestenbasierte Oberfläche zum Vergrößern einzelner Fasern oder zum Durchführen einer sekundenschnellen automatisierten Pass/Fail-Analyse verwenden.
(Bild: Fluke Networks )

„Das Wachstum von Netzwerken mit höherer Dichte in Rechenzentren und FTTx (Faser to the…) zum Heim, Büro oder zur Antenne stärkt die breite Akzeptanz von MPO-Technologie“, so Mike Hughes, VP of Product Management bei US Conec, einem weltweit in der Entwicklung und Bereitstellung von optischen Verbindungen mit hoher Dichte führenden Unternehmen und Erfinder des MTP® MPO-Hochleistungssteckverbinders. „Ein Stäubchen, das für das menschliche Auge unsichtbar ist, kann zu zeitweiligen Fehlern oder sogar zum vollständigen Ausfall einer Glasfaser-Verbindung führen. Aus diesem Grund ist es wichtig, dass jede Glasfaserverbindung – selbst bei Fasern direkt von der Fabrik – vor dem Anschluss inspiziert wird.“

Die MPO-Technologie ermöglicht die gleichzeitige Verbindung von bis zu 32 Glasfasern, die Hunderte von Gigabits von Informationen übertragen, dabei jedoch anfällig gegen den Hauptgrund für Ausfälle von Glasfasern sind: Verunreinigungen. Techniker können mit der Kamera die Faserendfläche mit der Live View-Funktion sofort sehen und dann die einfache gestenbasierte Oberfläche zum Vergrößern einzelner Fasern oder zum Durchführen einer schnellen automatisierten Pass/Fail-Analyse verwenden.

Bildergalerie

Überprüfen von MPO-Glasfasertrunks

Die Kamera bietet einen umfangreichen Funktionssatz an, mit dem das Überprüfen von MPO-Glasfasertrunks leicht und effizient werden soll. Die Ausführung mit mehreren Kameras und Autofokus liefert eine Live-Ansicht der gesamten Endfläche sofort auf ein Smartphone oder den Versiv. Durch Tippen auf Test erhält man laut Fluke in Sekunden ein automatisiertes Pass/Fail-Ergebnis, das mit IEC 61300-3-35 konform ist, für jede ein- und zweireihige Konfiguration oder 8, 10, 12 oder 16 Glasfasern.

Live View-Bedienoberfläche der Inspektionskamera

Mit der Funktion Live View-Bedienoberfläche können Anwender die Endfläche des Steckverbinders sehen, sobald er eingesteckt wird, und dann auf jede beliebige Faser tippen, um sie zu vergrößern. Nach dem Zertifizieren können sie von einer Gesamtübersicht von Pass/Fail-Ergebnissen zu einem Bild jeder einzelnen Glasfaser umschalten, auf dem jeweils die Defekte markiert sind, und mit einfachen Gesten über den gesamten Verbinder schwenken.

Untersuchung von Panels oder Kabeln

Die Ergonomie der Kamera unterstützt die einfache Untersuchung von Panels oder Kabeln durch Steuerelemente auf der Rückseite, die die einhändige Bedienung vereinfachen. Mit der integrierten Port Bright-Beleuchtung lässt sich der richtige Anschluss auf dunklen oder dicht belegten Patch-Panels leicht finden. LED zeigen Pass- oder Fail-Zustände an, und das Holster hält nicht nur die Kamera parat, sondern enthält auch Platz für Materialien zum Faserreinigen.

Inspektionskamera mit Versiv Kabelzertifizierungssystem

Beim Einschalten arbeitet der Tester mit iOS- oder Android-Geräten über die FI-IN-App. Mit dieser App kann der Anwender Ergebnisse speichern oder sie sogar anderen in Form von Bildern oder eines PDF-Berichts mitteilen. Später im Verlauf dieses Jahres wird das Produkt auch mit dem Versiv Kabelzertifizierungssystem arbeiten. Damit können Versiv-Anwender Inspektionsberichte mittels Link Ware PC oder Link Ware Live erstellen – ebenso wie sie das heute für Kupfer, Glasfaserdämpfung und OTDR tun – und sie in einen einzelnen, kompletten Projektbericht zusammenfassen. Über 40.000 Anwender und 17 Millionen zur Cloud hochgeladene Ergebnisse machen Link Ware zum führenden Dokumentations-System für Kabelmessungen der Branche, so Fluke. Alle Messungen von einem Projekt – Kupfer, Glasfaserdämpfung, OTDR und Faserinspektion – können in einem Bericht vereint werden.
