Outdoor-Glasfaserverkabelungssystem

Mastboxen vorkonfiguriert für Vernetzung IP-fähiger Endgeräte

| Redakteur: Rebecca Näther

Mit dem Outdoor-Verkabelungssystem können IP-fähige Endgeräte wie Überwachungskameras, WLAN Access Points oder digitale Verkehrsanzeigen über Entfernungen von bis zu 30 km an Ethernet-Netzwerke angebunden werden.

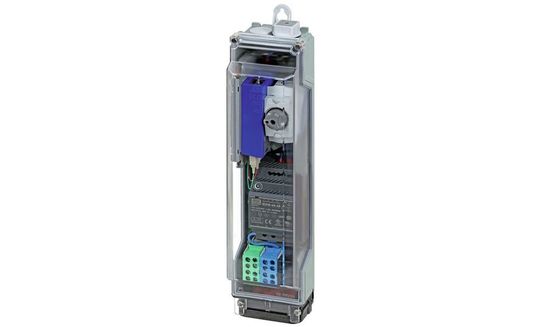

Mit dem Outdoor-Verkabelungssystem können IP-fähige Endgeräte wie Überwachungskameras, WLAN Access Points oder digitale Verkehrsanzeigen über Entfernungen von bis zu 30 km an Ethernet-Netzwerke angebunden werden. (Bild: EKS Engel)

EKS Engel zeigt auf der diesjährigen Security in Essen das Outdoor-Verkabelungssystem Pe-Light. Mit ihm können IP-fähige Endgeräte wie Überwachungskameras, WLAN Access Points oder digitale Verkehrsanzeigen via Single- oder Multimode-Fasern über Entfernungen von bis zu 30 km an Ethernet-Netzwerke angebunden werden.

Das System besteht aus einem kompakten Gehäuse in Schutzart IP54, das sich in Laternenmasten aus Stahl mit einem Innendurchmesser von 100 mm und einem Türausschnitt von 400 mm x 85 mm montieren lässt, sowie passiven und aktiven Netzwerkkomponenten.

Glasfaserverkabelungssystem in fünf Varianten

Insgesamt stehen fünf vorkonfigurierte Systeme bereit: eine passive Variante mit Spleißkassette, Pigtails und Kupplungen sowie vier aktive, die zusätzlich einen Medienkonverter, ein Netzteil, eine Sicherung und Klemmen für den Anschluss der Versorgungsleitung haben. Die Medienkonverter unterstützen Fast- oder Gigabit-Ethernet sowie wahlweise PoE+ mit einer Leistung von 30 W bzw. einem Strom von bis zu 600 mA. Verbindungsleitungen für die Verkabelung im Mast sind auf Anfrage erhältlich.

Das Gehäuse der Mastboxen wird mit Haken im Laternenmast befestigt. Es misst 370 mm x 82 mm x 84 mm (L x B x T) und besteht aus grauem, widerstandsfähigem Polycarbonat (PC GF 6-7). Die Abdeckung ist transparent. Für die Durchführung der Kabel werden M12-Verschraubungen verwendet. Die Anschlussklemmen für die Versorgungsleitung sind für Leitungsquerschnitte von 1,5 mm2 bis 25 mm2 ausgelegt. Um Daten und Spannung von einer Mastbox zur nächsten weiterzuleiten, haben die Klemmen einen Ein- und einen Ausgang.

Einsatz von Ethernet-Medienkonvertern

In den aktiven Mastboxen werden Ethernet-Medienkonverter der Typen e-light XS, e-light XS-G, e-light XS-GP und e-light XS-P eingesetzt. Sie haben jeweils einen optischen Port für SC- oder ST-Stecker und einen elektrischen RJ45-Port. Für die Spannungsversorgung sind 48 VDC- und 24 VDC-Netzteile verfügbar. Die Versorgungsspannung beträgt 230 VAC mit einer Netzfrequenz von 50 Hz bis 60 Hz, die Leistungsaufnahme je nach Variante zwischen 3,6 W und 5,3 W und die Potentialtrennung 500 VDC.

Alle Mastboxen können in einem Temperaturbereich von -30 °C bis 60 °C und bei einer relativen Luftfeuchtigkeit von 5 Prozent bis 95 Prozent rHD (nicht kondensierend) betrieben werden. Außerdem erfüllen sie die EMV-Anforderungen nach EN 61000-6-2 und EN 55032.
