Mehr Power für’s Nervenzentrum

Anbieter zum Thema

TURCK GmbH

SAB Bröckskes GmbH & Co KG

FAULHABER Antriebssysteme

PHOENIX CONTACT Deutschland GmbH

Farbe für mehr Verdrahtungskomfort

Um den Verdrahtungskomfort noch zu erhöhen und Fehler bei der Verdrahtung der Geräte zu vermeiden, gibt es Leiterplatten-Printklemmen mit farblicher Kodierung von Pol zu Pol für eine eindeutige Leiterzuordnung. Der konstruktive Vorteil von Printklemmen liegt darin, dass durch anreihbare einpolige Anschlüsse für jeden Anschlusspol eine andere Klemmengehäusefarbe gewählt werden kann. Häufige Farben in der Leistungselektronik sind schwarz, grau, blau - und das für Phoenix Contact-Komponenten typische grün. Diese Farbzusammenstellung bewirkt die Zuordnung von Neutralleitern, die oft in blau ausgelegt sind, und Phase-Leitungen, die zumeist eine schwarze Leitungsisolierung besitzen. In anderen Einsatzbereichen mit Gleichstrom-Anschlüssen - etwa in der Photovoltaik - haben Geräte wie Wechselrichter blaue Klemmen für die DC-minus-Leitung und rote Klemmen für die DC-plus-Leitung, so dass hier intuitiv richtig gearbeitet werden kann.

Besser steckbare Verbindungen

Neben dem anwenderspezifischen Verdrahtungskomfort soll sich bei Industrie-Geräten auch das Service-Konzept verbessern. Die steckbaren Verbindungslösungen von Phoenix Contact sorgen dafür, dass ein Gerät nach einem Ausfall schnell und ohne Installationsaufwand ausgetauscht werden kann.

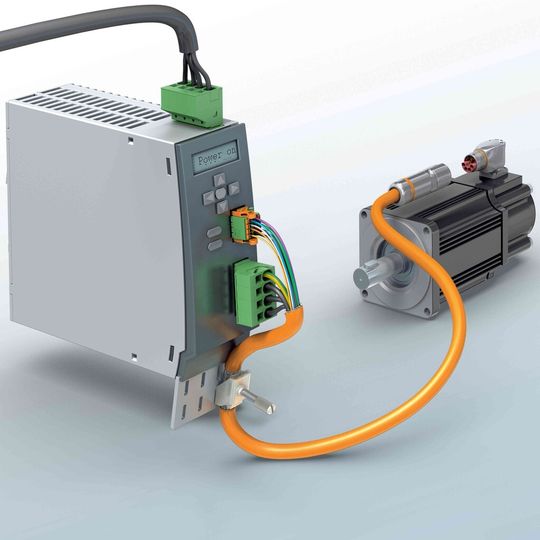

Eine multifunktionale Steckverbindung bietet sich an, wenn an einem Gerät Verbindungen zur Leiterplatte, zwischen zwei Leitern oder zwischen Leiterplatten erforderlich sind – etwa bei der Einspeisung zur Stromversorgung oder beim Motorabgang. Jede dieser Verbindungen benötigt eine fingerberührsichere Buchsenseite.

Für diese Anforderungen gibt es invertierte Kontakt-Systeme. Bei den Leistungs-Steckverbindern aus der Produktreihe Combicon sorgt eine integrierte Stahlüberfeder für einen langzeitstabilen Kontakt auch im rauen industriellen Umfeld. Der zusätzliche Druck der Stahlüberfeder auf den Kontakt vermeidet hier Kontaktkorrosion.

Ergänzendes zum Thema

kd0__1-zeilig, zum füllen

Zusammengefasst

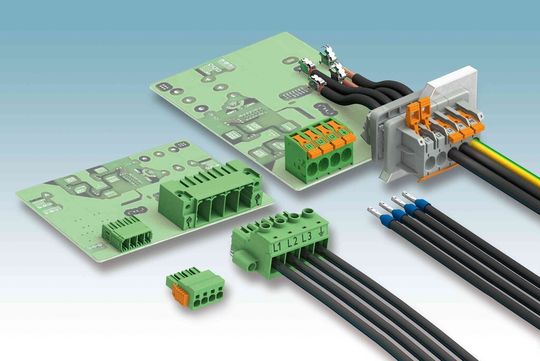

Fehlerfreier Leiteranschluss, ergonomische Bedienung, elektrische Langzeitstabilität bei minimiertem Bauraum – diese Anforderungen stellen die Hersteller industrieller Geräte heute an die Anschlusstechnik. Dazu bietet Phoenix Contact eine breite Palette an Leiterplatten-Printklemmen, Steckverbindern und Durchführungsklemmen. Damit werden die Geräte nicht nur bequem angeschlossen, durch die Farbcodierung lassen sich zudem Fehler beim Anschluss vermeiden. Auch zahlreiche applikations-spezifische Anforderungen an den Leiterplatten-Anschluss erfüllen die Hochleistungs-Komponenten. Dem Gerätehersteller bietet das Produktprogramm zuverlässige Schnittstellen zur Kontaktierung des Nervenzentrums Leiterplatte.

Ergänzendes zum Thema

kd0__1-zeilig, zum füllen

Hybrid-Steckverbinder: Leistung, Signale und Daten gleichzeitig übertragen

In industriellen Anwendungen werden Peripherie-Geräte - wie etwa Motoren - außerhalb des Schaltschrankes häufig mit mehreren elektrischen Anschlüssen verbunden – für Power, Signale und Daten. Damit Installation und Wartung einfacher werden, bieten sich Hybrid-Steckverbinder an. Die neuen M23 von Phoenix Contact übertragen Leistung, Signale und Daten gleichzeitig – und schaffen damit eine neue Qualität in der industriellen Verkabelung.

Ein besonderes Merkmal der M23-Serie ist ein Cat5-Element, mit dem nahezu alle gängigen Bussysteme sowie kundenspezifische Datenschnittstellen verkabelt werden. Für zahlreiche Anwendungen stehen zusätzlich vier Signalkontakte mit 1 mm zur Verfügung. Über vier berührungssichere 2 mm-Power-Kontakte wird beim Einsatz von 630 VAC und 850 VDC ein Strom von 30 A sicher übertragen. Bei Anwendungen, die keine geschirmte Datenschnittstelle erfordern, kann das Daten-Element durch ein 4-poliges ungeschirmtes Signal-Element ersetzt werden. Damit steht - bei ansonsten gleichen Leistungsmerkmalen der Power-Kontakte - ein Steckverbinder mit acht 1 mm-Signalkontakten zur Verfügung.

Sicher mit Click & Lock

Neben den elektrischen Anforderungen sind auch die mechanischen nicht zu unterschätzen. Eine Steckverbindung muss auch bei großen Leiterquerschnitten oder bei Applikationen mit hohen Vibrationen mechanisch sicher verriegeln. Für diese Applikationen gibt es Steckverbinder-Varianten mit seitlichen Verriegelungssystemen: Im 6 mm²-Bereich wurde das platzsparende Click & Lock-Sicherheitssystem nach den erhöhten Vibrationsanforderungen der Bahnnorm geprüft. In Kombination mit dem Push-in-Federkraftanschluss ermöglicht das Click & Lock-Prinzip ein vollständig werkzeuglos bedienbares Anschluss-System. Für weniger platzkritische Geräteinheiten kann zur Befestigung des Steckerteils mit der Grundleiste auch der klassische Schraubflansch genutzt werden.

* *Dipl.-Ing. Anke Steinkemper, Produktmanagerin Combicon support & solution; Phoenix Contact, Blomberg
