3D-Kamera

Robuste 3D-Kamera mit IP65/67 für raue Umgebungsbedingungen

| Redakteur: Rebecca Näther

Mit der X30 FA und X36 FA präsentiert der Industriekamera-Hersteller IDS zwei weitere Modelle seines 3D-Kamerasystems Ensenso X. Die beiden Neuen sind speziell für Einsätze unter rauen Umgebungsbedingungen ausgelegt. Alle Komponenten erfüllen die Anforderungen der Schutzart IP65/67 und sind somit effektiv vor Schmutz, Staub, Spritzwasser oder Reinigungsmitteln geschützt.

Firma zum Thema

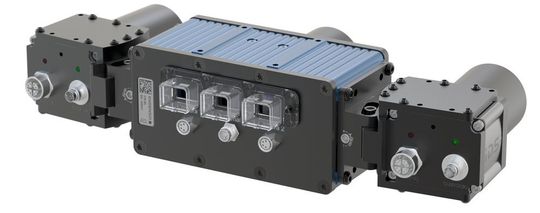

(Bild: IDS Imaging Development Systems)

Das 3D-Kamerasystem kombiniert ein leistungsstarkes Projektionsmodul mit einem Gigabit-Ethernet-Switch und zwei GigE uEye FA Kameras mit 1,3 MPixel CMOS-Sensor, die sich in variablen Abständen montieren lassen. Neben der Basislänge sind auch Vergenzwinkel und Fokusabstand frei wählbar, entsprechend soll sich die Lösung individuell auf jede 3D-Vision-Anforderung zuschneiden lassen.

Kamerasystem zur 3D-Erfassung von Objekten

Die Serie ist ein flexibles Kamerasystem zur 3D-Erfassung von Objekten mit einem Volumen von bis zu mehreren Kubikmetern, wie beispielsweise hoch beladene Paletten. Möglich sind Arbeitsabstände von 0,5 bis 5 m, das Anwendungsspektrum reicht damit vom Bin Picking bis zur Lager- und Logistikautomation. Das System besteht aus einer 100 W Projektoreinheit, an die sich zwei GigE-Kameras in variablen Abständen montieren lassen. Die Kamera-Montagewinkel sind in verschiedenen Breiten verfügbar, sodass sich unterschiedlich große Basislängen realisieren lassen. Außerdem können die Blickwinkel der beiden Kameras eingestellt sowie verschiedene C-Mount-Objektive für Kamera und Projektor ausgewählt werden. Im Falle der neuen IP65/67 Modelle sollen Objektivtuben nicht nur vor Staub, Schmutz oder Spritzwasser, sondern auch vor einem versehentlichen Verstellen der Objektive schützen.

Bildergalerie

Projektor sorgt für bessere räumliche Auflösung

Das Modell Ensenso X36 FA ist zudem mit dem Flexview2-Projektor ausgestattet, der, laut Unternehmen, für eine noch bessere räumliche Auflösung sowie Robustheit des Systems bei dunklen, glänzenden oder spiegelnden Oberflächen sorgt.

Setup-Wizard zur Fokussierung und Kalibrierung

Auch die beiden 3D-Kamerasysteme der Serie lassen sich über das mitgelieferte Software Development Kit in gewohnter Art und Weise einfach einrichten und bedienen. Neu ist u.a. ein Setup-Wizard zur Fokussierung und Kalibrierung der 3D-Stereokameras.
