Die Zündschutzart „Eigensicherheit“ deckt eine große Bandbreite an Applikationen ab. Gute Argumente sprechen für den Einsatz Ex-i-geschützter Lösungen – sie kommen heute von der einfachen Punkt-zu-Punkt-Verdrahtung bis zur digitalen Automatisierung zum Einsatz.

Firmen zum Thema

Für die Prozessautomation bieten eigensichere Übertragungstechniken erhebliche Installations-, Wartungs- und Flexibilitätsvorteile.
Für die Prozessautomation bieten eigensichere Übertragungstechniken erhebliche Installations-, Wartungs- und Flexibilitätsvorteile.
(Bild: R. Stahl)

Es ist gut 50 Jahre her, das die ersten eigensicheren Feldgeräte und die dazugehörigen Sicherheitsbarrieren zum ersten Mal zum Einsatz kamen. Die Technik wandelte sich über die Jahre – aber die typischen Signale wie das analoge 4…20 mA Signal kommen nach wie vor zum Einsatz. Vielfalt und Bandbreite der Anwendungen nahmen kontinuierlich zu. Mittlerweile ist die Schutzart Eigensicherheit (Ex i) weit verbreitet.

Bildergalerie
Bildergalerie mit 5 Bildern

Bereits seit mehreren Jahrzehnten sind eigensichere Feldbus-Ausführungen von Profibus DP und Modbus RTU vor allem zur Vernetzung von Remote I/O, Bedienterminals und Analysegeräte in Betrieb. Für die digitale Kommunikation bis zum Feldgerät haben sich überdies Ex-i-geschützte Feldbusinstallationen mit Profibus PA oder Foundation Fieldbus H1 etabliert. Selbst vor der Funktechnik machte die Entwicklung nicht Halt – hier erlaubt die Eigensicherheit den flexiblen Einsatz von Antennen.

Aktuell geht die Entwicklung in Richtung eigensicherer Lösungen für Industrial Ethernet. Entsprechende Standards für die interoperable, eigensichere IP-Kommunikation werden derzeit auf Grundlage der 10-Base-T1L- bzw. der 100-Base-TX-IS-Technologie in zwei Arbeitsgruppen entwickelt und zur Marktreife gebracht.

Einfaches Handling im laufenden Betrieb

Das Schutzprinzip der Eigensicherheit gründet darauf, die Energiemenge in einem Stromkreis auf ein nicht-zündfähiges Maß zu begrenzen, sodass Funken oder thermische Effekte keine Zündquellen mehr darstellen. Dabei erstreckt sich diese Zündschutzart immer auf die Kombination aus Strom-/Spannungsquelle, Verbraucher und Kabel. Aufgrund dessen wird ein sehr hohes Sicherheitsniveau erreicht, das bei entsprechender Auslegung sogar den Einsatz im hochgradig explosionsgefährdeten Bereich der Zone 0 erlaubt.

Zu den weiteren Vorzügen der Zündschutzart Eigensicherheit gehört, dass sie keiner speziellen Gehäusekapselung bedarf, wie sie beispielsweise in der Schutzart Ex d oder Ex p gefordert ist. Die Gehäuse müssen jedoch den Anforderungen der Umgebung entsprechen, was sich in der Realität mit den Anforderungen der Zündschutzart Ex e deckt. Für eigensichere Stromkreise können in der Regel industrielle Kabeldurchführungen und Steckverbinder eingesetzt werden, was zum Beispiel beim Einsatz von Ethernet oder Funksignalen von Vorteil ist.

Besonders praktikabel ist das Handling Ex-i-geschützter Geräte zudem im laufenden Betrieb. Erweiterungen oder Reparaturen können in explosionsgefährdeten Bereichen unter Spannung (hot work) durchgeführt sowie Geräte ohne vollständige Abschaltung von Anlagen oder Anlagenteilen hinzugefügt oder getrennt (hot swap) werden. Dies schlägt besonders positiv zu Buche, wenn eine Störungssuche erforderlich ist oder Geräte ausgetauscht werden müssen.

Grundlagen der Eigensicherheit

Für eigensichere Stromkreise gelten die Anforderungen der EN IEC 60079-11 und 60079-25 zum Geräteschutz sowie zu Aufbau und Prüfung eigensicherer elektrischer Geräte. Die zur Wahrung der Eigensicherheit maximal zulässigen Werte für Spannung und Stromstärke werden mit Hilfe von Zündgrenzkurven bestimmt. Für jede Explosionsgruppe gibt es jeweils eine Kurve. Als eigensicher gilt ein Stromkreis, bei dem die Wertepaare aus Spannung und Stromstärke unterhalb der für die explosionsfähige Atmosphäre maßgeblichen Zündgrenzkurve liegen.

Beim Einsatz in Zone 1 oder 0 ist der zulässige Wert zusätzlich um den Sicherheitsfaktor von 1,5 zu mindern. So darf zum Beispiel ein eigensicheres elektrisches Betriebsmittel mit einer Spannungsversorgung von 30 V, das in einer explosionsfähigen Atmosphäre der Explosionsgruppe IIC eingesetzt werden soll, in Zone 1 mit höchstens 102 mA gespeist werden.

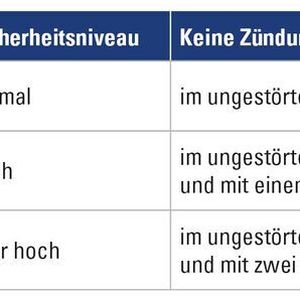

Für den Einsatz in Zone 0 müssen diese Werte von Strom und Spannung bei einem Gerät mit eigensicheren Stromkreisen selbst dann noch eingehalten werden, wenn zwei Fehler auftreten. Bei Stromkreisen für die Zone 1 gilt es einen Fehler abzufangen. In der Zone 2 reicht es, diese Werte im normalen Betrieb einzuhalten.

Je nach ausgewiesenem Einsatzbereich (Zone 0, 1 oder 2) wird die Kennzeichnung Ex i um den Zusatz a, b oder c ergänzt. Dieselbe Ergänzung spezifiziert auch das Geräteschutzniveau (Equipment Protection Layer – EPL) für zum Einsatz in Zone 0, 1 oder 2 zugelassene Betriebsmittel. Der als Ga, Gb oder Gc ausgewiesene EPL ist in der Baumusterprüfbescheinigung und auf dem Typenschild des Gerätes verzeichnet.

Auswahl der Geräte bei der Projektierung

Im Rahmen der Projektierung werden die Geräte auf Basis der Zoneneinteilung und der zu erwartenden Eigenschaften der explosionsfähigen Atmosphäre (Temperaturklasse, Explosionsgruppe) ausgewählt. Dieser Teil unterscheidet sich nicht wesentlich von der Vorgehensweise beim Einsatz von Betriebsmitteln, die auf andere Zündschutzarten zurückgreifen. Eine Besonderheit ist jedoch, dass bei einer elektrischen Verbindung zwischen einem eigensicheren Feldgerät und dem Automatisierungssystem in der Regel ein Gerät erforderlich ist, dass den eigensicheren Stromkreis vom „normalen“ Stromkreis trennt. Das bedeutet: es müssen zwei Geräte aufeinander abgestimmt werden.

Nachweis der Eigensicherheit

Vor Inbetriebnahme eines eigensicheren Stromkreises ist gemäß DIN EN 60079-14 der sogenannte Nachweis der Eigensicherheit zu führen, um sicherzustellen, dass Quelle, Kabel und Verbraucher die Anforderungen der Norm in Zusammenschaltung erfüllen. Für den Nachweis werden die Werte für Spannung, Stromstärke und Leistung sowie die Energiespeicher mit ihren Kapazitäten und Induktivitäten beurteilt. Sofern die Ausgangswerte der Quelle für Spannung, Stromstärke und Leistung (Uo, Io, Po) die Eingangswerte des angeschlossenen Verbrauchers (Ui, Ii, Pi) nicht übertreffen und die angeschlossenen Kapazitäten und Induktivitäten von Verbraucher (Ci, Li) und Kabel (Cc, Lc) die Grenzwerte von Co und Lo nicht überschreiten, lässt sich der Nachweis der Eigensicherheit einfach erbringen.

Dieser Nachweis muss dokumentiert werden. Die Werte für den Nachweis finden sich in der Betriebsanleitung der jeweiligen Geräte. Für das Kabel können die Werte dem Datenblatt entnommen werden oder exemplarische Werte aus der Norm zum Einsatz kommen. Die endgültigen Werte für das Kabel ergeben sich aus der Länge.

Etwas schwieriger gestaltet sich der Nachweis bei Verbrauchern mit gleichzeitig wirksamen Induktivitäten Li und Kapazitäten Ci. Unter solchen Umständen können Anwender entweder auf für diesen Fall bescheinigte Werte der Quelle zurückgreifen oder gemäß einer sogenannten 50-Prozent-Regel die Grenzwerte für Co und Lo halbieren. Besonders komplexe Einzelfälle – beispielsweise mit aus mehreren Quellen gespeisten Stromkreisen – machen detaillierte Berechnungen erforderlich, die etwa das Waldenburger Unternehmen R. Stahl auf Anfrage als Dienstleistung durchführt sowie Anwendern in seinen Fachseminaren zum Thema Eigensicherheit vermittelt.

Sonderfall: Einfache Betriebsmittel

Beim Schutzkonzept der Eigensicherheit können bestimmte, als „einfach“ geltende Betriebsmittel ohne EU-Baumusterprüfbescheinigung eingesetzt werden. Bei dieser Option ist allerdings Vorsicht geboten, weil sie eine gründliche eigene Bewertung solcher Geräte und Bauteile wie Schalter, LEDs, Thermoelemente oder Pt 100-Widerstandsthermometer gemäß IEC EN 60079-0 und 60079-11 voraussetzt. Je nach Bauart müssen hierbei Faktoren wie beispielsweise Erwärmungsverhalten, Isolation gegenüber Erde und IP-Schutz bewertet sowie das Ergebnis der Bewertung schriftlich festgehalten werden. Auch hier unterstützt R. Stahl die Branche mit normkonformen Begutachtungen und Bewertungen einfacher Betriebsmittel.

Eigensichere Installationsvarianten

Zu den zentralen, in der IEC EN 60079-14 formulierten Installationsanforderungen für eigensichere Stromkreise zählt der Schutz vor dem Eindringen zusätzlicher Energie etwa durch Induktion von Schaltspannungen oder andere elektromagnetische Kopplungen. Neben der korrekten Kennzeichnung und Verlegung von Kabeln und Adern sind daher Trennabstände zwischen elektrisch leitenden Teilen von eigensicheren und nicht-eigensicheren Stromkreisen zu berücksichtigen.

Inhärent sichere Lichtwellenleiter

Für die Übertragung von digitalen Signalen über lange Übertragungswege bietet sich eine Glasfaserverkabelung als Alternative zu Kupferleitungen an. Mit Lichtwellenleitern lassen sich je nach verwendeter Glasfaser Entfernungen bis 30 km sehr störsicher überbrücken. Zum Einsatz im Ex-Bereich stehen mehrere Zündschutzarten zur Verfügung. Die inhärent sichere Strahlung (Ex op is) ähnelt in seinen Grundzügen der Eigensicherheit. Mit dieser Zündschutzart wird die potenziell zündfähige optische Energie auch unter Fehlerbedingungen auf ein nicht-zündfähiges Niveau begrenzt. Da die Ex-geschützten Lichtwellenleiter während des laufenden Betriebs im explosionsgefährdeten Bereich verbunden und getrennt werden können, sind Installations , Umbau- und Wartungsarbeiten unkompliziert und kostengünstig zu bewerkstelligen.

Wireless im Ex-Bereich

Insbesondere bei temporären Installationen, der Nachrüstung bestehender Netzwerke und zum Datenaustausch mit mobilen Endgeräten stellt die Funkkommunikation eine probate Lösung dar. Auf Basis eines breiten Sortiments an Gehäusesystemen und Komponenten fertigt R. Stahl applikationsgerechte Lösungen, mit denen sich konventionelle WLAN Access Points und andere Netzwerkkomponenten in kurzer Zeit für den Einsatz in explosionsgefährdeten Bereichen ertüchtigen lassen. Außerdem bietet R. Stahl mit dem HF Isolator der Serie 9730 eine Lösung an, die das Funksignal in ein eigensicheres Signal umwandelt, um Geräte mit Funkübertragung auch im Ex-Bereich mit jeder beliebigen industrietauglichen Antenne zu betreiben.

Fazit: Einfaches Handling, das hohe Schutzniveau und vielfältige Installationsmöglichkeiten machen die Eigensicherheit zur unverzichtbaren Zündschutzart für die Prozessautomatisierung und Datenkommunikation im explosionsgefährdeten Bereich. Mit Ex-i-geschützten Lösungen von der einzelnen Trennstufe über I/O-Systeme bis zur Bus-Vernetzung und Ethernet-Kommunikation bietet R. Stahl ein breites Portfolio für das gesamte Anwendungsspektrum. Überdies projektiert und installiert der Ex-Schutz-Spezialist maßgeschneiderte Lösungen und unterstützt die Anlagenbetreiber beim normenkonformen Nachweis der Eigensicherheit.
