Energieführung

Leitungen und Schläuche sicher drehen

| Redakteur: Gudrun Zehrer

Um Leitungen und Schläuche auch bei Drehbewegungen an Maschinen sicher zu führen, hat Igus das Twisterband HD entwickelt. Nun wurde das HD-Programm um zwei Größen für besonders kleine Bauräume erweitert.

Firmen zum Thema

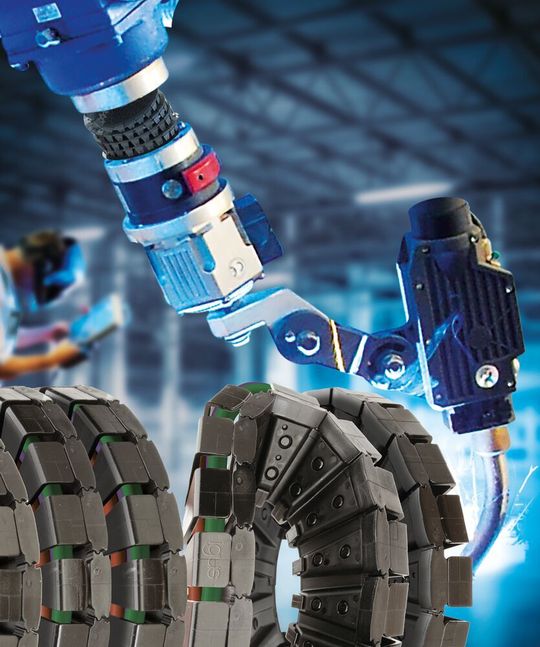

Mit der leichten Energiekette Twisterband HD lassen sich Leitungen und Schläuche für Energie, Daten und Medien auf engstem Raum unterbrechungsfrei drehen. Die Innenhöhen der neuen Größen liegen bei 11 und 18 mm.
Mit der leichten Energiekette Twisterband HD lassen sich Leitungen und Schläuche für Energie, Daten und Medien auf engstem Raum unterbrechungsfrei drehen. Die Innenhöhen der neuen Größen liegen bei 11 und 18 mm.
(Bild: Igus)

Mit Twisterband HD lassen sich Leitungen und Schläuche für Energie, Daten und Medien bei hohen Geschwindigkeiten sicher und unterbrechungsfrei drehen. Die leichte Energiekette besitzt einen sehr stabilen Aufbau, ist einfach zu befüllen und hält selbst Drehgeschwindigkeiten von bis zu 180 Grad die Sekunde stand. Dazu dreht sie sich um die eigene Drehachse. Nun hat Igus sein Twisterband HD Programm um zwei Größen für besonders kleine Bauräume erweitert.

Energieführungsserie mit 11 und 18 mm Innenhöhe

Hohe Rotationsbewegungen und ein enger Bauraum, das bedeutet große Belastungen für Energie-, Datenleitungen und Schläuche. Vor allem bei einem kleinen Bauraum wie zum Beispiel in Werkzeugmaschinen sind kompakte und zuverlässige Lösungen gefragt, weshalb Igus jetzt seine Twisterband HD Serie um zwei Größen erweitert hat. Die Energieführungsserie kommt bereits jetzt in Holzbearbeitungsmaschinen sowie in Werkstückpositionierern in der Automobilindustrie zum Einsatz. Mit dem Twisterband sind Drehbewegungen bis zu 7.000 Grad in der Horizontalen und 3.000 Grad in der Vertikalen auf engstem Raum möglich, selbst bei Geschwindigkeiten bis zu 180 Grad die Sekunde. So lassen sich bei einem limitierten Drehwinkel Schleifringe ersetzen. Medienleitungen sowie Bussignale sind mit einem System zu führen. Die Innenhöhen der neuen Größen liegen bei kompakten 11 und 18 Millimetern: Optimal für sehr kleine Bauräume wie zum Beispiel in Drehtischen oder an Robotern.

Hohe Stabilität durch konstruktive Merkmale

Die Energiekette setzt sich aus einzelnen Kettengliedern zusammen, die sich durch ein Bolzen/Hakenprinzip miteinander verbinden lassen. Dadurch entsteht ein definierter Biegeradius bei einer gleichzeitig höheren Stabilität. Die Energieführung besteht aus wartungsfreien Tribo-Polymeren, in denen ein glasfaserverstärktes Material eingearbeitet ist. Somit gewinnt das Twisterband HD eine längere Lebensdauer. Durch den modularen Aufbau lässt sich die Energieführung flexibel verlängern oder verkürzen. Die Leitungen können einfach in die Führung eingelegt werden und sind jederzeit austausch- und erweiterbar, ein weiterer Vorteil gegenüber Schleifringen. Die Twisterband HD Serie ist derzeit in insgesamt vier Größen mit einem Außendurchmesser von 140 bis 500 mm erhältlich.
