Linearversteller für präzise Positionierung

Positioniertechnik Linearversteller für präzise Positionierung

08.05.2015Redakteur: Gudrun Zehrer

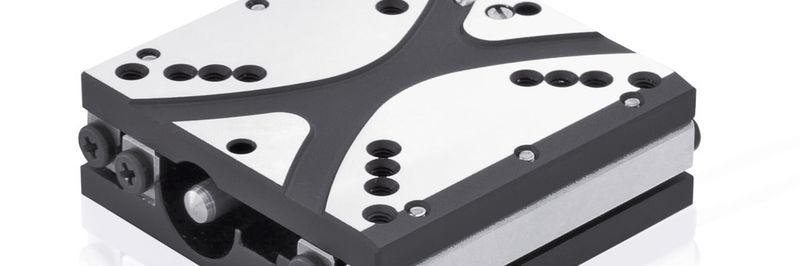

Die Verstellerserie Q-545 von von PI miCos vereint hohe Kraft, kleine Bauform mit 45 mm Breite und präzise Positionierung für 13 mm und 26 mm Stellweg. Das Antriebsprinzip der Linearversteller beruht dabei auf kompakten piezoelektrischen Trägheitsantrieben.

Anbieter zum Thema

Physik Instrumente (PI) GmbH & Co.KG

SIKO GmbH

SAB Bröckskes GmbH & Co KG

FAULHABER Antriebssysteme

Die Halte- bzw. maximale Vortriebskraft liegt bei 8 N, die maximale Geschwindigkeit beträgt 10 mm/s. Da der Piezomotor im Stillstand selbsthemmend ist, muss er nicht bestromt werden und erwärmt sich nicht. In seinem Bauraum enthält der Q-545 Präzisionskomponenten wie z.B. Kreuzrollenführungen mit Käfigzwangssteuerung, die eine hohe Ablaufgenauigkeit von ± 50 Grad bei 13 mm Stellweg ermöglichen.

Stabile Schrittweiten von wenigen Nanometern

Für den geregelten Betrieb sind die Versteller mit einem optischen Linearencoder ausgestattet, der eine Auflösung von 1 nm erreicht. Das Längenmesssystem ist wie der Motor zentral zwischen den Führungen angeordnet. Das ermöglicht eine parallaxefreie Positionsmessung. In Kombination mit dem piezoelektrischen Trägheitsantrieb lassen sich so kleinste Schrittweiten von wenigen Nanometern stabil und wiederholbar erzielen.

Die Q-545-Serie ist optional auch für Vakuumbedingungen bis 10-9 hPa erhältlich.

Ansteuerung

Die Positionsregelung der Q-545-Serie ist auf schnelle Punkt-zu-Punkt-Bewegungen ausgelegt. Sie erfolgt über den Motion Controller E-871. Die Steuerung wird über eine USB- oder RS-232-Schnittstelle digital angesprochen und besitzt zahlreiche Parameter zur optionalen Optimierung des Einschwingverhaltens. Aufgrund ihrer Vernetzbarkeit lassen sich bis zu 16 Achsen gleichzeitig über eine Computerschnittstelle ansteuern. Die schnelle Inbetriebnahme und Systemkonfiguration erfolgt über das im Lieferumfang enthaltene Programm PIMikroMove. Die Implementierung in bestehende Umgebungen ist über LabVIEW-Treiber und DLLs möglich.

Für den ungeregelten Betrieb steht die Treiberelektronik E-870 zur Verfügung. Sie ist ebenfalls speziell auf die Anforderungen der Trägheitsantriebe abgestimmt. Eine Endstufe kann in einem Gerät bis zu vier Kanäle seriell ansteuern.
