Optischer Sensor Vibrationen kontaktlos messen

Redakteur: Gudrun Zehrer

Mit dem optischen Vocal-Zoom-Sensor auf Laserbasis stellt AMS Technologies eine Technik vor, die Vibrationen – z.B. von Maschinenteilen – auf eine Distanz von bis zu 3 m berührungslos und in einem breiten Frequenzbereich messen und analysieren kann.

Firmen zum Thema

Mit diesem 15 mm x 6 mm großen optische Vocal-Zoom-Sensor lassen sich Vibrationen aus einer Distanz von bis zu drei Metern berührungslos messen. Die Ausgangsdaten des Sensors erlauben eine kontinuierliche Überwachung des Zustands von Maschinen in Szenarien wie Industrie 4.0, IIoT und Predictive Maintenance.
Mit diesem 15 mm x 6 mm großen optische Vocal-Zoom-Sensor lassen sich Vibrationen aus einer Distanz von bis zu drei Metern berührungslos messen. Die Ausgangsdaten des Sensors erlauben eine kontinuierliche Überwachung des Zustands von Maschinen in Szenarien wie Industrie 4.0, IIoT und Predictive Maintenance.
(Bild: AMS Technologies)

Predictive Maintenance ist wesentlicher Bestandteil aktueller Szenarien wie Industrial IoT oder Industrie 4.0. Um Ausfälle vorausschauend erkennen zu können, müssen die Betreiber Vibrationen von Antrieben, Maschinen oder Anlagen kontinuierlich erfassen und Veränderungen erkennen können. Für die Aufnahme dieser Vibrationen kommen bisher herkömmliche Techniken wie MEMS- oder Piezosensoren sowie Mikrofone zum Einsatz.

Optischer Sensor auf Laserbasis misst Vibrationen

Ein jetzt vom israelischen Unternehmen Vocal-Zoom gemeinsam mit dem Lösungsanbieter AMS Technologies vorgestellter optischer Sensor auf Laserbasis erlaubt die präzise, berührungslose Messung von Vibrationen aus einer Distanz von bis zu drei Metern ohne aufwändige und teure Verkabelung. Der nur 15 mm x 6 mm großen Vocal-Zoom-Sensors lässt sich ohne Stillstandzeiten montieren und ohne zertifizierte Maschinentechniker, so die Angaben. Weil der Sensor berührungslos arbeitet, soll er jede Oberfläche und jedes Material vermessen können – auch sehr kleine, unzugängliche oder sich bewegende Ziele sowie heiße oder nasse Oberflächen.

Sensor an Roboter oder Drohnen montierbar

Somit ist der Vocal-Zoom-Sensor eine schnelle und einfache Lösung, Predictive Maintenance für den bestehenden Maschinen- und Anlagenpark in verschiedensten Industriezweigen zu realisieren. Für die Überwachung großer Areale lässt sich der Sensor zudem an einem Roboter oder einer Drohne montieren und sequenziell auf viele Ziele ausrichten.

Mit dem Vocal-Zoom-Sensor lassen sich Vibrationsfrequenzen bis 6 kHz ebenso erfassen wie sehr langsame Schwingungsvorgänge in einem ultraniedrigen Frequenzbereich. Darüber hinaus ist das Messverfahren unempfindlich gegen Umgebungs- und Hintergrundlicht oder -rauschen.

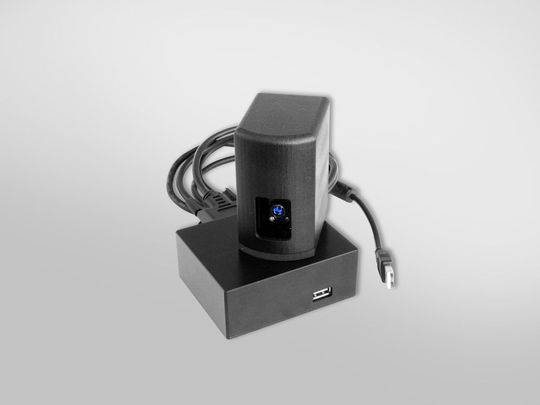

Im Vocal-Zoom-Evaluation-Kit ist der Sensor für einfacheres Handling in einem geschlossenen Gehäuse mit Standard-Stativbuchse (1/4“ UNC) untergebracht.
Im Vocal-Zoom-Evaluation-Kit ist der Sensor für einfacheres Handling in einem geschlossenen Gehäuse mit Standard-Stativbuchse (1/4“ UNC) untergebracht.
(Bild: AMS Technologies)

Sensor-Evaluation-Kit mit Software erhältlich

Für einfache und schnelle Tests der neuen Technik stellt AMS Technologies ein Vocal-Zoom Evaluation Kit bereit. Hier ist der Sensor für einfacheres Handling in einem geschlossenen Gehäuse untergebracht, das über eine Standard-Stativbuchse (1/4“ UNC) verfügt und so die Montage der Einheit an einer Vielzahl handelsüblicher Stative und Halterungen erlaubt. Ein 150 cm langes Micro-HDMI-Kabel verbindet das Sensorgehäuse mit der Schnittstelleneinheit, die ihrerseits eine USB-Schnittstelle zu einem PC bereitstellt. Im Lieferumfang des EVK ist eine Software enthalten, mit welcher sich die Daten des Sensors (Geschwindigkeit und Entfernung) auf dem PC erfassen, anzeigen, analysieren und abspeichern lassen.

Als Lösungsanbieter integriert AMS Technologies den Sensor in kundenspezifische Baugruppen und Systeme, inklusive robuster Gehäuse- und Befestigungslösungen, elektronischer Komponenten oder Schnittstellen nach Kundenvorgaben.
