IO-Link-Mastermodul Über IO-Link-Technologie mit Sensoren und Aktoren kommunizieren

Für die Kommunikation des Remote-I/O-Systems PSS Universal 2 mit Sensoren und Aktoren bietet Pilz das IO-Link-Mastermodul PSS u2 ES 4 IOL an. Die IO-Link-Technologie ist weltweit nach IEC 61131-9 standardisiert. Sie ermöglicht eine automatisierte Parametrierung sowie erweiterte Diagnose von Geräten im Sinne von Industrie 4.0.

Anbieter zum Thema

Weidmüller Deutschland

compmall GmbH

MicroControl GmbH & Co. KG

Pilz GmbH & Co. KG

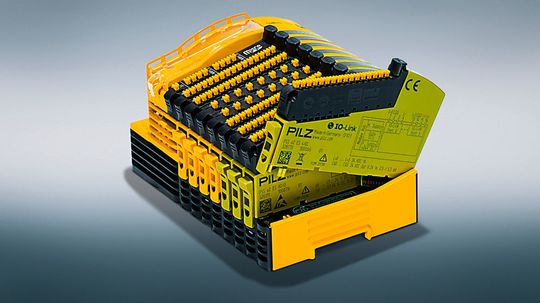

Das IO-Link-Mastermodul PSS u2 ES 4 IOL kann mittels entsprechender Kopfmodule in Profinet- und Ethernet/IP-Netzwerke integriert werden. Der Anschluss von IO-Link-Devices wie Sensoren oder Aktoren an das Remote I/O-System PSS Universal 2 erfolgt über vier IO-Link-Ports des Mastermoduls. Ein Modul überträgt dabei per Punkt-zu-Punkt-Kommunikation bis zu 128 Byte Prozessdaten. Die Prozess- und Gerätedaten der Devices stehen im Mastermodul zentral zur Verfügung. Aufgrund der detaillierten Geräte- und Verkabelungsdiagnose vereinfacht die Datenschnittstelle IO-Link sämtliche Wartungsaufgaben.

Daten auf neuen Sensor übertragbar

Die Konfiguration des Mastermoduls erfolgt einfach über die Software PAS Config von Pilz. Der Anwender kann die Konfigurationen der Geräte zentral im Mastermodul PSS u2 ES 4 IOL speichern: Wird ein Sensor getauscht, werden seine Daten auf den neuen Sensor übertragen und müssen nicht neu parametriert werden. Aufgrund dieser automatisierten Parametrierung spart der Betreiber Zeit und Fehler lassen sich reduzieren. Zudem kann das IO-Link-Modul während des Betriebs getauscht werden, was Stillstandszeiten zusätzlich vermindert.

Intelligente Diagnose und vorbeugende Wartung

Eine LED-Anzeige am Mastermodul visualisiert den IO-Link-Modus, Betriebsstatus sowie Modulfehler. Die erweiterte Diagnose durch Kommunikation mit den IO-Link-Devices ermöglicht auch Kabelbrucherkennung. Das IO-Link Mastermodul PSS u2 ES 4 IOL stellt die Informationen der intelligenten Geräte zur Weiterverarbeitung für eine vernetzte Produktion bereit und kann künftig Lösungen zur vorbeugenden Wartung unterstützen.

Remote I/O-System für Sicherheit und Automation

Das Remote-I/O-System PSS Universal 2 bietet Flexibilität, Offenheit und Granularität und wird als wirtschaftliche Lösung für die Peripherie-Erweiterung vorgestellt. Die I/O-Module sind dabei universell und identisch für die verschiedenen Sicherheitsprotokolle verwendbar. Aufgrund des dreiteiligen Systemaufbaus bietet das System PSS u2 hohe Installations- und Servicefreundlichkeit.
