Mehr Tempo mit Schaltanlagen 4.0

| Autor/ Redakteur: Jan-Henry Schall und Hans-Robert Koch* / Ines Stotz

Die Anlagenfertigung ist heute eng getaktet, enormer Zeitdruck die Regel. Wirtschaftliche und schnelle Prozesse erfordern deshalb durchgängig digitale Workflows. Rittal bietet gemeinsam mit Eplan bereits passende Ansätze und Lösungen nach Industrie 4.0., die Potenziale zur Effizienzsteigerung ausschöpfen können – nennen wir es Steuerungs- und Schaltanlagenbau 4.0.

Firma zum Thema

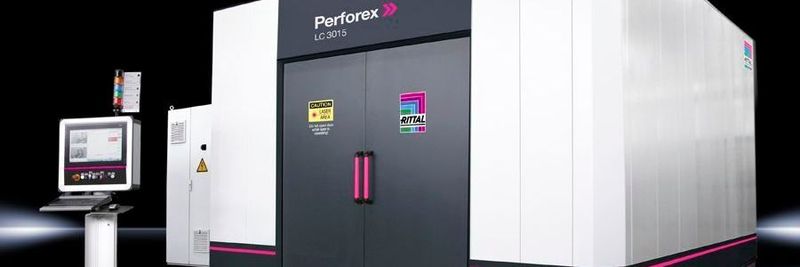

Steuerungs- und Schaltanlagenbauer können mit der Perforex LC 3015 neben Flachteilen auch komplette Gehäuse und Schaltschränke per Laserschneiden schnell und präzise bearbeiten. Die Neuentwicklung eignet sich ideal für den Einsatz bei Edelstahl, aber auch bei Stahlblech und pulverbeschichteten Blechen.
Steuerungs- und Schaltanlagenbauer können mit der Perforex LC 3015 neben Flachteilen auch komplette Gehäuse und Schaltschränke per Laserschneiden schnell und präzise bearbeiten. Die Neuentwicklung eignet sich ideal für den Einsatz bei Edelstahl, aber auch bei Stahlblech und pulverbeschichteten Blechen.
(Bild: Rittal)

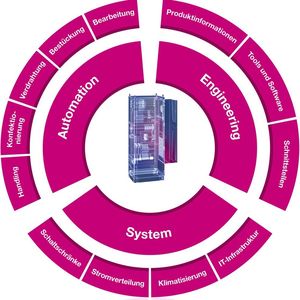

Voraussetzung von Industrie 4.0 im Steuerungs- und Schaltanlagenbau ist die Digitalisierung und Integration von Wertschöpfungsprozessen. Dabei spielt die Durchgängigkeit von Daten eine wesentliche Rolle. Sie reicht vom digitalen Engineering und der Bestellabwicklung über die kundenindividuelle Produktion bis hin zum integrierten Kundenservice.

Im Zentrum steht dabei der virtuelle Prototyp, der sämtliche Prozessschritte effizient und wo immer möglich automatisiert ablaufen lässt. Das virtuelle Modell ist sozusagen das Rückgrat des gesamten Engineerings- und Fertigungsprozesses. Alle relevanten Informationen lassen sich in jedem Schritt wiederverwenden, Doppeleingaben und die damit verbundenen Fehler werden ebenso vermieden wie Missverständnisse.

Bildergalerie

Bildergalerie mit 10 Bildern

Beginnt das Engineering mit der Erstellung eines Schaltplans mit Eplan Electric P8, lassen sich dessen Informationen in Eplan Pro Panel einlesen und dort zum virtuellen Montageaufbau in 3D sowie zur virtuellen Verdrahtung der Komponenten verwenden. Die zu platzierenden Komponenten werden in Eplan Pro Panel in einer Montageaufbauliste angezeigt und vom Anwender nacheinander im virtuellen Schaltschrank platziert. So sieht der Konstrukteur immer die realen Platzverhältnisse – wie viele Klemmen zum Beispiel auf einer Schiene Raum haben und ob das gewünschte Steuergerät noch daneben platziert werden kann.

Die Datenobjekte, die in den umfangreichen Artikelinformationen im Eplan Data Portal bereitstehen und direkt in die Planung übernommen werden können, enthalten wesentlich mehr Daten als nur den Produktnamen, die Artikelnummer und die Geometrie des Bauteils: Hier können bis zu 200 Merkmale für eine Komponente wie z.B. dem Anreihschrank-System von Rittal in sogenannten Makros hinterlegt werden. Dazu gehören beispielsweise Logik-Informationen, 2D- und 3D-Grafikmakros, Schaltplanmakros, Fertigungs- sowie Zubehörinformationen.

In der lokalen Datenbank der Eplan-Anwender können den Artikeln aber auch Informationen hinzugefügt werden, die etwa für die kaufmännische Bewertung hilfreich sind, also Einzelpreise der Artikel. Dieser Ansatz ermöglicht den Konstrukteuren auch ohne zusätzliche Berechnungen im ERP-System bereits während der Planung kostentechnische Argumente in die Planung mit einzubeziehen.

125 Jahre VOGEL - FEIERN SIE MIT! www.vernetzte-welten2016.de

Qualitätscheck in der Frühphase

Durch die Softwarelösungen von Eplan lässt sich bereits in der Planungsphase eine Art Qualitätskontrolle realisieren, die dabei hilft, auf Basis von virtuellen Modellen Fehler zu minimieren und dadurch spätere Folgekosten im realen Schaltschrankbau zu vermeiden. Dies beginnt bei elektrotechnischen und logischen Validierungen im Stromlaufplan und unterstützt unter anderem beim virtuellen Montageaufbau in Eplan Pro Panel durch das Visualisieren von Mindestabständen und eventuellen Kollisionen der Bauteile – immer auf Basis der in den Artikeldaten digital hinterlegten technischen Informationen der Hersteller.

Eplan Pro Panel berechnet auch anhand der Verbindungen im Schaltplan und den platzierten Komponenten die optimalen Wege zwischen allen Anschlusspunkten der Geräte. Ist die gesamte Verdrahtung berechnet, wird eine Liste aller Verbindungsleitungen mit Querschnitt, Farbe, Länge und Art der Aderendbehandlung erstellt – auch hier wieder auf Basis der digital hinterlegten Artikelinformationen der Hersteller im Eplan Data Portal. Diese Verdrahtungslisten können dann für die manuelle Konfektionierung der Verdrahtungsleitungen genutzt werden, oder sind Vorgabe für eine vollautomatische Erzeugung von Leitungen mit Konfektioniermaschinen.

Thermische Optimierung

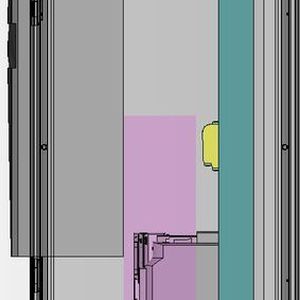

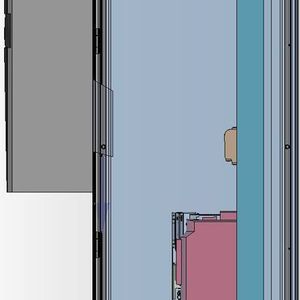

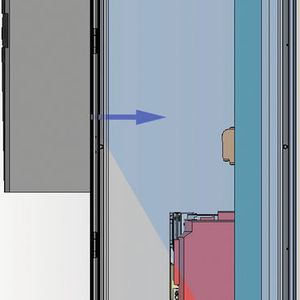

Mit dem virtuellen Modell können weitere Überprüfungen und Optimierungen stattfinden. Ein Beispiel dafür ist „Thermal Design Integration“. Hier wird auf Basis der Aufbauplanung in Eplan Pro Panel und der in den Artikelinformationen hinterlegten Verlustleistungen der Komponenten eine Art Simulation der Schaltschrankerwärmung durchgeführt. Es lässt sich schnell erkennen, wo sich im Schaltschrank Hotspots befinden, d.h. wo erhöhte Abwärme von Komponenten auftritt. Mit Thermal Design Integration können dann von den geplanten Klimatisierungskomponenten Vektoren eingeblendet werden, woraus erkennbar ist, welche Komponenten im Schaltschrank einer Überhitzung Gefahr laufen und welche optimal im Kreislauf der Kühlungsluft platziert sind.
