Forschung: Gedruckte Elektromotoren Motoren für Elektrofahrzeuge kommen aus einem Drucker

Redakteur: Sariana Kunze

Die Professur Elektrische Energiewandlungssysteme und Antriebe der TU Chemnitz erforscht, wie Motoren für Elektrofahrzeuge wirtschaftlich per Siebdruck hergestellt werden können. Und welche Eigenschaften sich den gedruckten Antrieben mit auf den Weg geben lassen, die konventionelle Fertigungsverfahren nicht leisten können.

Firmen zum Thema

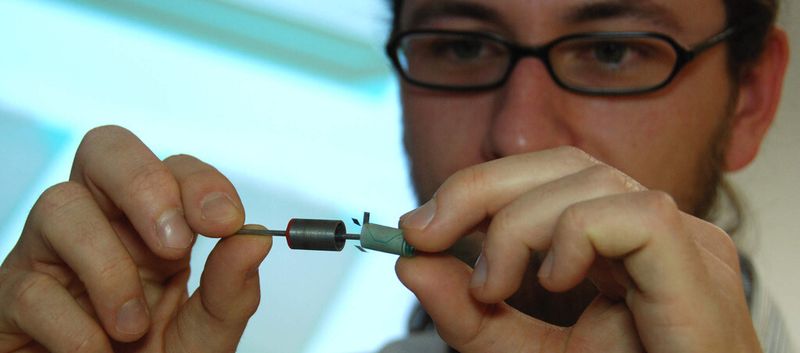

Die Professur Elektrische Energiewandlungssysteme und Antriebe der TU Chemnitz erforscht die Fertigung von Motoren für Elektrofahrzeuge im Siebdruckverfahren. Mathias Lindner von der Professur Elektrische Energiewandlungssysteme und Antriebe montiert die gedruckte Folienwicklung in den Rotor eines kleinen Motors.
Die Professur Elektrische Energiewandlungssysteme und Antriebe der TU Chemnitz erforscht die Fertigung von Motoren für Elektrofahrzeuge im Siebdruckverfahren. Mathias Lindner von der Professur Elektrische Energiewandlungssysteme und Antriebe montiert die gedruckte Folienwicklung in den Rotor eines kleinen Motors.
(TU Chemnitz/Mario Steinebach)

Ziel des Projekts "PriMa3D - Siebgedruckte Komponenten für elektrische Antriebe" ist es, den dreidimensionalen Siebdruck für die Herstellung von Elektroantrieben weiterzuentwickeln. Gefördert wird das Vorhaben seit Ende 2012 vom Bundesministerium für Bildung und Forschung mit rund 1,6 Mio. Euro für drei Jahre. "Wir betrachten innerhalb des Projekts technologische Fragestellungen zur Steigerung der Energieeffizienz elektrischer Antriebe und einer effizienten Produktion", sagt Prof. Dr. Ralf Werner, Inhaber der Professur Elektrische Energiewandlungssysteme und Antriebe, und ergänzt: "Innerhalb des Projektzeitraumes wollen wir nachweisen, dass der dreidimensionale Siebdruck eine wirtschaftliche Alternative für die Fertigung darstellt. Außerdem möchten wir zeigen, dass durch dieses Verfahren eine entscheidende Verbesserung der Leistungsdichte und des Wirkungsgrads von elektrischen Antriebsmotoren möglich ist."

3D-Siebdruck fertigt Bauteile von 10 cm Höhe

Durch das Übereinander-Drucken von mehreren Schichten nahezu beliebigen Materials können mit Hilfe des 3D-Siebdrucks Bauteile von mehr als zehn Zentimetern Höhe entstehen. Diese werden nach dem Druckvorgang wärmebehandelt und so zu stabilen Körpern versintert. "Der 3D-Siebdruck erlaubt im Vergleich zu klassischen Produktionsverfahren eine große Fertigungsgenauigkeit und Materialauswahl. Das verspricht, Motoren mit aus heutiger Sicht überragenden Eigenschaften herstellen zu können", so Prof. Werner, dessen Professur schon seit Mai 2010 den klassischen 2D-Siebdruck zur Herstellung von Antriebsteilen nutzt. "Bereits seit mehr als zweieinhalb Jahren laufen bei uns Berechnungen und Vermessungen für Luftspaltwicklungen für Kleinantriebe", berichtet Werner.

Bildergalerie

Um den 3D-Siebdruck in der Antriebstechnik nutzen zu können, legen die Wissenschaftler zunächst die für einen Elektromotor nötigen Bauteile für das neue Verfahren aus. "Dabei fließen bereits prinzipbedingte positive Eigenschaften des neuen Verfahrens ein", sagt Werner und erklärt: "So können zum Beispiel auf Grund innovativer Materialien, wie Keramiken, wesentlich höhere Betriebstemperaturen zugelassen werden." Dadurch gelinge die Integration in das vorhandene Kühlsystem bei Hybridfahrzeugen deutlich einfacher. Außerdem würden bei kleinerer Masse und Volumen höhere Leistungen im Vergleich zu herkömmlichen Elektroantrieben erreicht.

Vier Partner treiben Forschung voran

Die Elektrotechniker der TU Chemnitz kooperieren mit vier Partnern: dem Fraunhofer-Institut für Fertigungstechnik und Angewandte Materialforschung IFAM in Dresden, EKRA Automatisierungssysteme und Wittensteinn aus Baden-Württemberg sowie der in Bayern ansässigen MP+L Produktions. Das Fraunhofer IFAM fertigt die ausgelegten Bauteile mittels 3D-Druckverfahren und versintert sie zu stabilen Teilen. Dabei fließen auch Verbesserungen bei der Siebfertigung ein, zu denen die MP+L Produktions GmbH Entwicklungsarbeit leistet. Wittenstein montiert die Bauteile zu fertigen Motoren und vergleicht deren Eigenschaften mit konventionellen Antrieben aus dem eigenen Portfolio. Die TU-Forscher führen Tests mit den neuen Motoren unter wechselnden klimatischen Bedingungen durch. "Eigens dafür beschaffen wir im Rahmen des Projektes im zweiten Halbjahr 2013 eine leistungsfähige Klimazelle. Diese erlaubt es, Umgebungstemperaturen von minus 40 Grad bis plus 185 Grad Celsius zu erzeugen", sagt Werner. Parallel zu den Ergebnissen aus der Motorenberechnung und der Siebdruckentwicklung konzipiert die EKRA Automatisierungssysteme wesentliche Komponenten einer kommerziellen Fertigungsanlage und stellt diese her.
