Zwei Sechsachs-Roboter montieren im Automotive-Bereich schneller

| Autor / Redakteur: Dipl.-Ing. Ralf Högel / Karin Pfeiffer

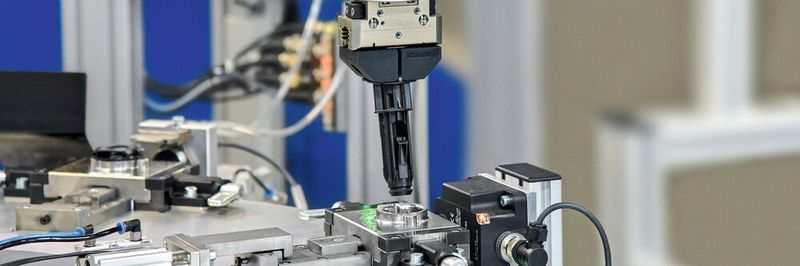

Hier beginnt die Reise auf dem Rundschalttisch: Der Motoman MH5LS beim Einlegen einer Führungshülse an Station eins.
Hier beginnt die Reise auf dem Rundschalttisch: Der Motoman MH5LS beim Einlegen einer Führungshülse an Station eins. (Bild: Ralf Högel)

Um hochgesteckte Taktzeitziele zu erfüllen, hat Automobilzulieferer Ros für sich eine flexible Rundtaktanlage der Extraklasse konzipiert. Zwei Sechsachs-Roboter automatisieren die Montage der Führungshülsen aus Kunststoff für Kopfstützen in SUVs.

Das fränkische Familienunternehmen Ros zählt zu den renommierten Herstellern maßgeschneiderter Kunststoffteile in den Branchen Automotive, Medizin- und Elektrotechnik. Als Teil der Ros Firmengruppe beschäftigt das Unternehmen rund 550 Mitarbeiter in fünf Werken, produziert jährlich rund 250 Mio. Teile und setzt dabei auf eine überdurchschnittlich hohe Fertigungstiefe.

Das gilt auch für die Führungshülsen der Kopfstützen, die in Ummerstadt im Spritzgießverfahren produziert und anschließend montiert werden. Diese Führungshülsen unterscheiden sich je nach Fahrzeugmodell sowie ihrer Verwendung im Fahrer-, Beifahrer- oder Rücksitz in wesentlichen Details. Insgesamt produziert Ros acht unterschiedliche Varianten, mit der die gerade in Betrieb genommene Montageanlage zurechtkommen muss. Zwei Yaskawa Roboter des Typs Motoman MH5LS und Motoman MH12, ein Rundschalttisch mit acht Stationen, diverse Zuführsys­teme und jede Menge Sensorik bilden die Basis für die hochflexible Rundtaktanlage der Extraklasse.

Die Verstellhülse besteht im Wesentlichen aus drei Kunststoffteilen: einer Führungshülse, einer Taste samt Querstange und Feder sowie einer Kappe. Christopher Lamprecht, Fertigungsplaner bei Ros und Projektverantwortlicher für diese Anlage, bringt die eigentliche Herausforderung bei der Montage dieser Einzelteile auf den Punkt: „Um die hohe Nachfrage erfüllen zu können, müssen wir je nach Variante einen Output von mehreren Hundert Teilen in der Stunde erreichen. Deshalb haben wir uns für ein Konzept mit Rundschalttisch und zwei dynamischen Robotern entschieden, das uns eine Gesamtverfügbarkeit auf höchstem Niveau garantiert.“

Über ein Linearsystem in Montage-Position gebracht

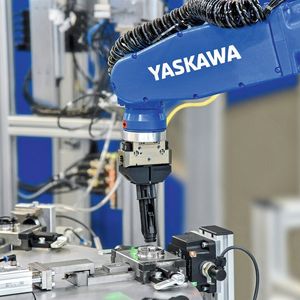

Die Montage beginnt mit der Zuführung der Führungshülse, die durch einen Rütteltopf vereinzelt über ein Linearsystem die Übergabeposition erreicht. Hier erfasst ein Kamerasystem die Position der Hülse, übermittelt diese Daten an den Yaskawa Roboter, der das Teil dann abgreift und zu einem zweiten Visionsystem fährt, das die Teilenummer liest und auf Plausibilität prüft. Danach legt der kompakte Sechsachser des Typs MH5LS die Hülse schnell und präzise im Werkstückträger der Rundtaktanlage ab.

Sofort taktet der Rundschalttisch weiter zu Station zwei. Hier steht das pneumatische „Einschießen“ der Tasten-Rückstellfedern auf dem Programm, ehe an Station drei ein weiteres Visionsystem die korrekte Lage und Positionierung der Federn überprüft. Die Arbeitsinhalte der Station vier bestehen aus der Zuführung der Taste und der Montage der Querstange. Nach Passieren der Leerstation fünf erfolgt an Station sechs eine zweite integrierte QS-Prüfung, bei der eine Reihe von Merkmalen kontrolliert wird.

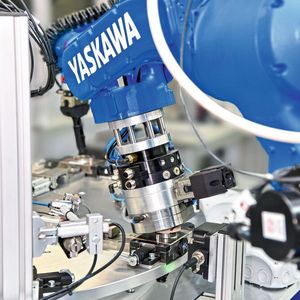

Spannend wird es dann an Station sieben, an welcher der zweite Yaskawa Sechsachser abschließend die Montage der Kappe vornimmt. Dazu holt der MH12 mit seinem Vakuumgreifer eine Kappe ab und montiert diese einem ausgeklügelten Bewegungsmuster folgend auf die Hülse. Bei diesem Prozess, bei dem die Kappe in einem bestimmten Winkel angesetzt werden muss, um sie dann gefühlvoll einzurasten, muss der Roboter mit äußerster Präzision zu Werke gehen.

BUCHTIPPDas Buch „Industrieroboter“ ist ein Handbuch für KMU mit Tipps und Tricks zum Thema Robotereinsatz. Es werden die wichtigsten Grundlagen der Robotertechnik vermittelt und Methoden erläutert, wie bewertet werden kann, ob sich ein Produkt oder Prozess durch Robotereinsatz automatisieren lässt.

Roboter greift Hülse und schleust via Rutsche aus

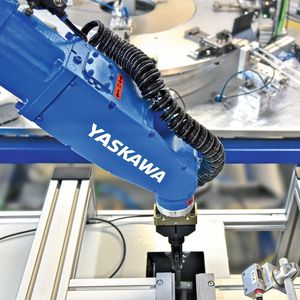

Ähnlich hohe Anforderungen bestehen an der darauffolgenden Station, an welcher der Roboter die komplett montierte Verriegelungshülse greift und über eine Rutsche ausschleust. Auch hier ist der Roboter in Sachen Präzision und Bahntreue gefordert, wie Lamprecht betont: „Die Entnahme des Fertigteils aus dem Werkstückträger gestaltet sich deshalb schwierig, weil die Hülse in einem bestimmten Winkel zum horizontal liegenden Kopf steht. Der Roboter kann das Teil also nicht einfach vertikal nach oben aus dem Werkstückträger ziehen, sondern muss bei seinem Bahnverlauf die Schrägstellung der Hülse berücksichtigen, die je nach Bauteilvariante um bis zu 13° variiert. Dank seines ausgezeich­neten Bahnverhaltens erledigt der MH12 diese Aufgabe schnell und präzise, sodass wir die Taktzeiten einhalten können."

Mit Profinet und RFID auf der Höhe der Zeit

Dass sich die Verantwortlichen bei Ros für Yaskawa als Roboterlieferanten entschieden, hat mehrere Gründe: Erstens hat man im Unternehmen bereits positive Erfahrungen mit den japanischen Robotern gesammelt und sieht deshalb keine Veranlassung, etwas an der Single-Sourcing-Strategie zu ändern. „Des Weiteren sprachen die gute Wiederholgenauigkeit der Roboter, ihre Geschwindigkeit sowie die einfache Anbindung an Bildverarbeitungssysteme über Profinet für die Entscheidung pro Yaskawa“, verrät Lamprecht.

Auch steuerungs- und kommunikationstechnisch ist die Anlage auf der Höhe der Zeit. Auf eine konventionelle Verdrahtung wurde zugunsten der Kommunikation über Profinet verzichtet, was den Aufwand signifikant reduzierte. Sämtliche Werkstückträger sind mit einem RFID-Chip ausgestattet, was unter anderem deren Identifikation enorm erleichtert. Ein wichtiger Aspekt, denn für die Montage der acht Hülsenvarianten sind immerhin mehrere unterschiedliche Werkstückträger-Ausführungen erforderlich. Über RFID lässt sich sehr einfach sicherstellen, dass sich die passende Aufnahme für die angewählte Bauteilvariante auf dem Rundschalttisch befindet. Positiver Nebeneffekt: Auf dem Chip sind auch die Daten jedes Montageschrittes gespeichert.

Auch die Bedienmannschaft kommt mit der Anlage bestens zurecht. Während die Be- und Entladung weitgehend manuell erfolgt, laufen alle Montageschritte vollautomatisch ab. Der Betrieb der Anlage ist denkbar einfach, der Bediener wählt dazu an der Steuerung die entsprechende Variante und startet den Montageprozess. Ein Falschteil würde die Anlage sofort erkennen und den Montageprozess stoppen.

Alles in allem erfüllt die in Eigenregie konzipierte und realisierte Anlage sämtliche Vorgaben des Lastenhefts. „Die Anlage erreicht die geforderten Taktzeiten, besitzt die nötige Flexibilität für die Montage aller Varianten, baut sehr kompakt, so dass wir mit geringer Stellfläche auskommen und verfügt über erstklassige Komponenten, darunter die beiden Yaskawa Roboter, die hohe Performance und Verfügbarkeit garantieren. Das alles ohne die Kosten für externes Engineering – was wollen wir mehr“, resümiert Lamprecht.

* *Dipl.-Ing. Ralf Högel, Freier Autor und Inhaber der Agentur IKH
